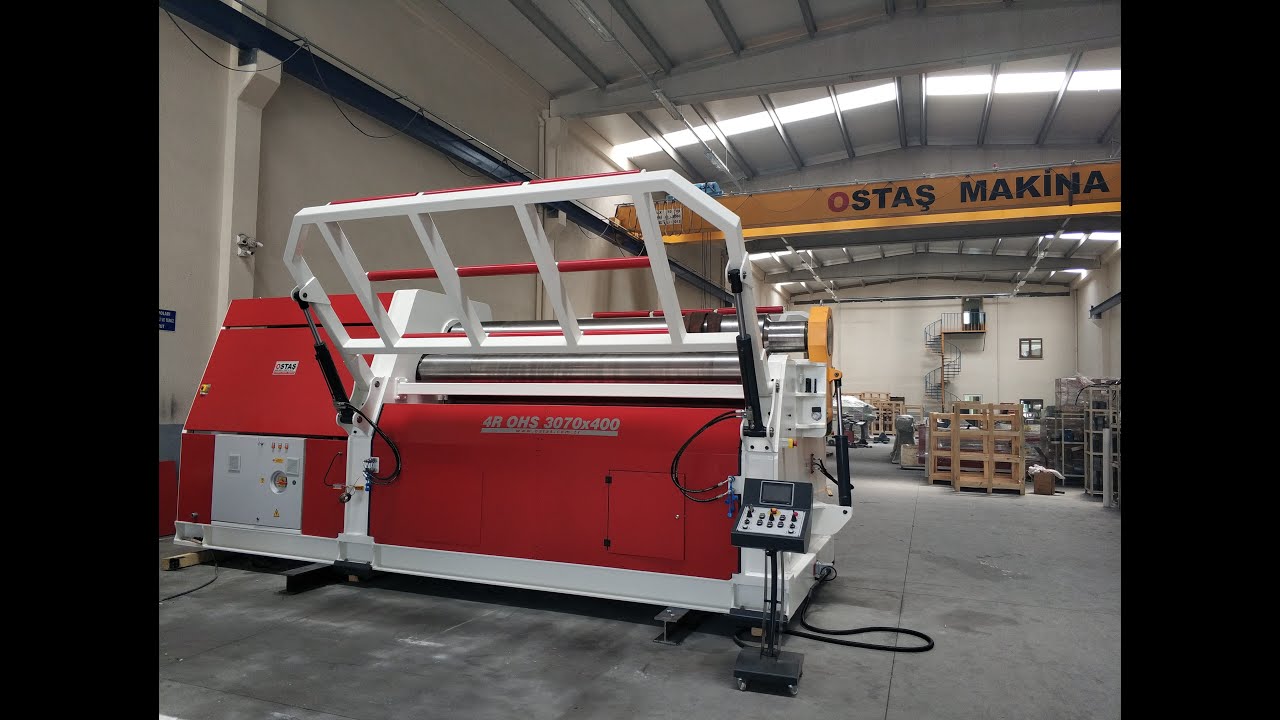

Вальцы 4R-OHS 4100 - четырехвалковый гидравлический станок, предназначенный для проката листового, нержавеющего или алюминиевого металла и придания заготовкам цилиндрической, дугообразной или конусообразной формы. Также данные вальцы подходят для проката обечаек.

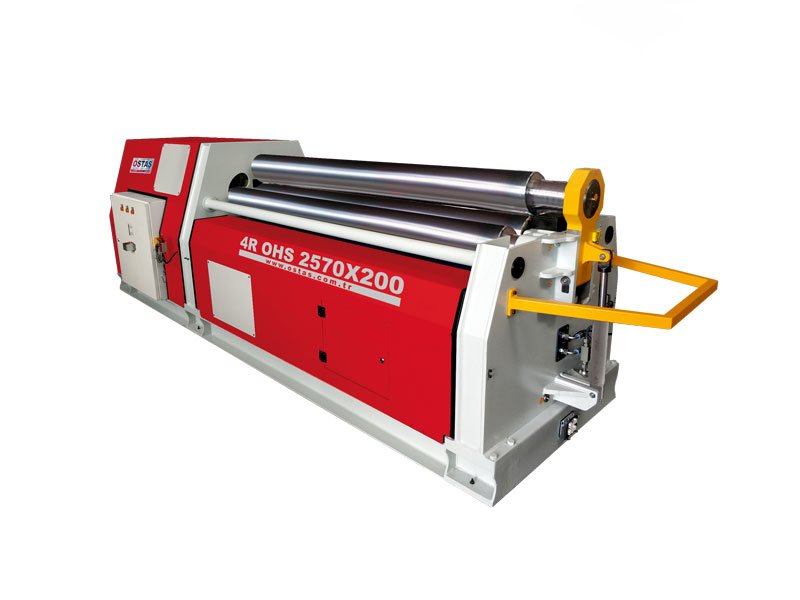

Конструктивные особенности станка OSTAS 4R OHS

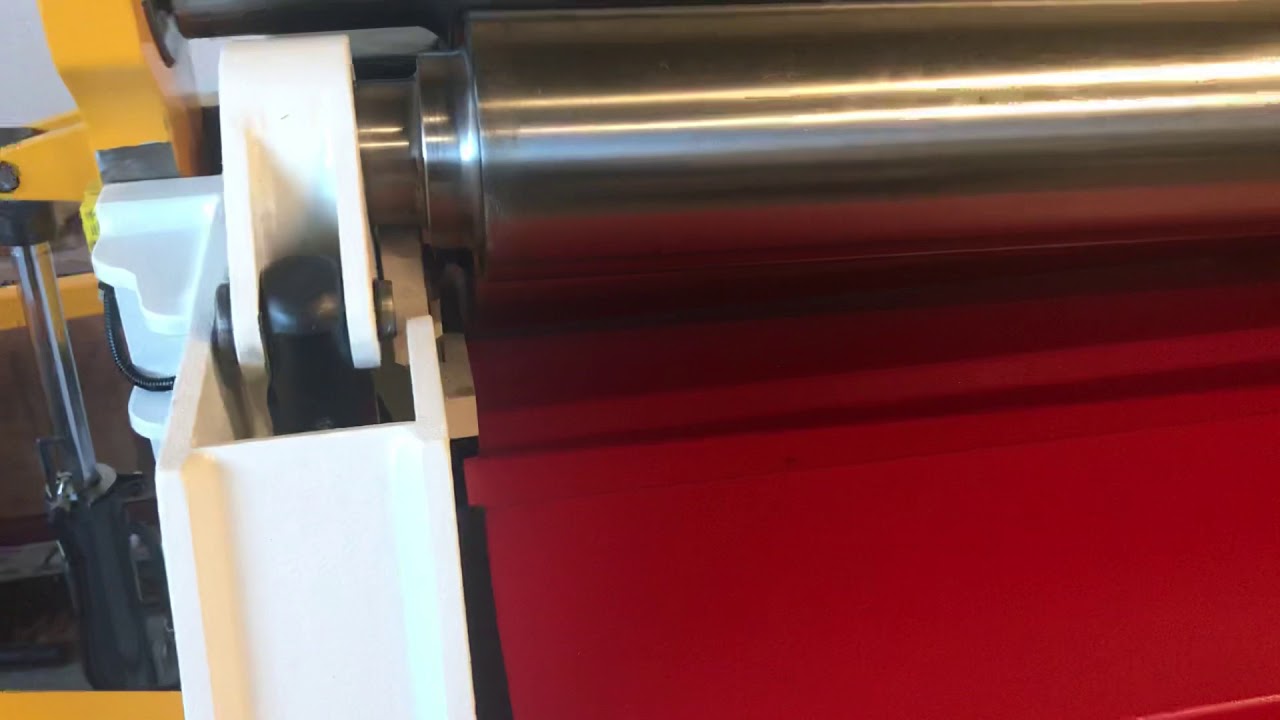

Вальцовочный листогиб Ostas 4R-OHS 4100 конструктивно представляет собой роликовое гибочное оборудование с гидравлическим приводом поджима валов и мощным стальным корпусом. Основным преимуществом данного оборудования является возможность получения готового цилиндра за одну прокатку заготовки. Подгибка по обоим краям заготовки может выполняться перед прокаткой изделия или в начале проката с одной стороны, а в конце проката – с другой. При подгибке край листа закрепляется между двумя центральными валами, а затем лист оборачивается вокруг верхнего вала третьим боковым валком. Лист формуется сразу без дополнительной подгонки краев готового изделия. Лист заправляется горизонтально и не требует наклонной подачи, как у трехвалковых машин. Это позволяет сократить длину прямых участков до 1,5-кратной толщины листа.

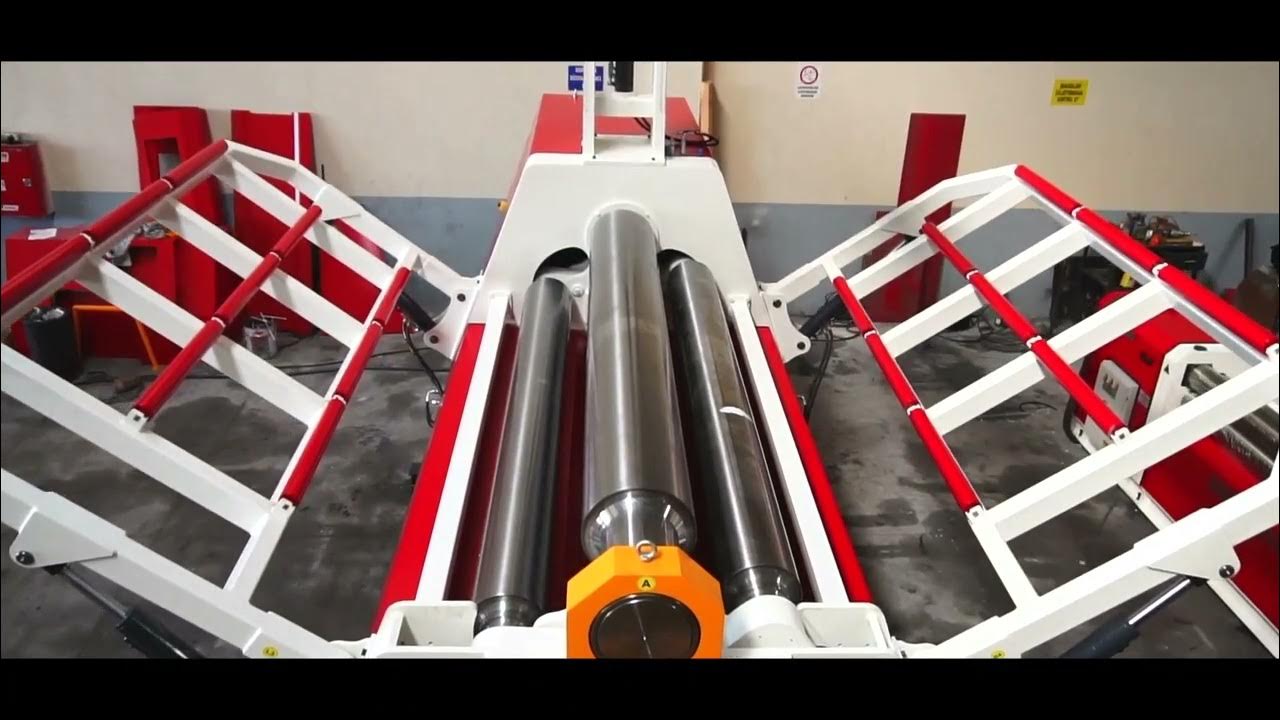

Схема работы валков
Вальцовочный станок 4R OHS представляет роликовую гибочную машину с крепким стальным корпусом и с гидравлическим движением вальцов через нижние боковые ролики, используются для прокатки листового, алюминиевого или нержавеющего материала и легкого или среднего листа с помощью двигателя через планетарный блок, подключенный к основному двигателю.
Рычажная система позволяет осуществлять гибку при минимуме потерь на трение, тем самым получается большую мощность при меньших энергозатратах. Направляющие обеспечивают более короткий плоский край, за счет постоянной величины (или с незначительным изменением) плеча приложения усилия при вальцовке. Это особенно важно при вальцовке малых диаметров.
Благодаря планетарному движению валов обеспечивается максимальная мощность гибки и сводятся к минимуму прямые участки на краях сгибаемого металла.
Технические характеристики
Вальцы 4R OHS с рабочей длиной 4100 мм
| Длина, мм | S=при мин.диам с подгибкой | S=при мин.диам без подгибки | Центр. вал (Q), мм | Боковые валы, мм | Мощность, кВт | Скорость, м/мин | Габаритные размеры, мм | Вес, кг | ||
|
min.Ø Qx1,5 |
min.Ø Qx5 |
min.Ø Qx1,5 |
min.Ø Qx5 |
|||||||
| 4100 | 3 | 4 | 4 | 6 | 250 | 200 | 7,5+3 | 5 | 6050x1550x1470 | 8550 |
| 4100 | 4 | 6 | 6 | 8 | 280 | 220 | 16,5 | 1,5-5 | 6900x1750x1950 | 13300 |
| 4100 | 6 | 8 | 8 | 10 | 320 | 240 | 20 | 1,5-5 | 7000x1850x2050 | 15050 |
| 4100 | 8 | 10 | 10 | 12 | 350 | 260 | 23,5 | 1,5-5 | 7000x1950x2050 | 19700 |
| 4100 | 10 | 12 | 12 | 16 | 380 | 300 | 31,5 | 1,5-5 | 7000x2300x2450 | 22500 |
| 4100 | 12 | 16 | 16 | 20 | 400 | 300 | 38,5 | 1,5-5 | 7000x2300x2450 | 24500 |
| 4100 | 16 | 20 | 20 | 25 | 460 | 380 | 38,5 | 1,5-5 | 7000x2350x2450 | 33700 |
| 4100 | 20 | 25 | 25 | 35 | 500 | 400 | 60 | 1-4 | 7650x2850x3000 | 44000 |
| 4100 | 25 | 30 | 30 | 40 | 550 | 450 | 66 | 1-4 | 7800x2950x3050 | 55500 |
Стандартная комплектация
- Стальной корпус ST-52
- Хорошо оборудованные валы из сертифицированной стали с SA7 1050 (CK-45)
- Гидравлическая система подъема и опускания с нижними и боковыми роликами

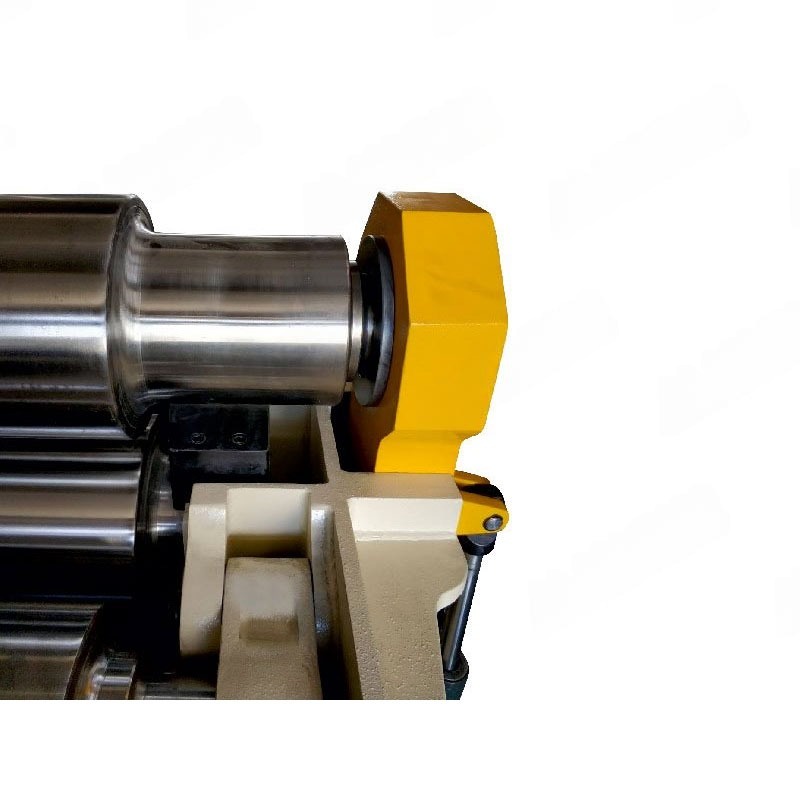

- Гидравлический Drop-7nd для легкого позиционирования рулона
- Закаленные рулоны

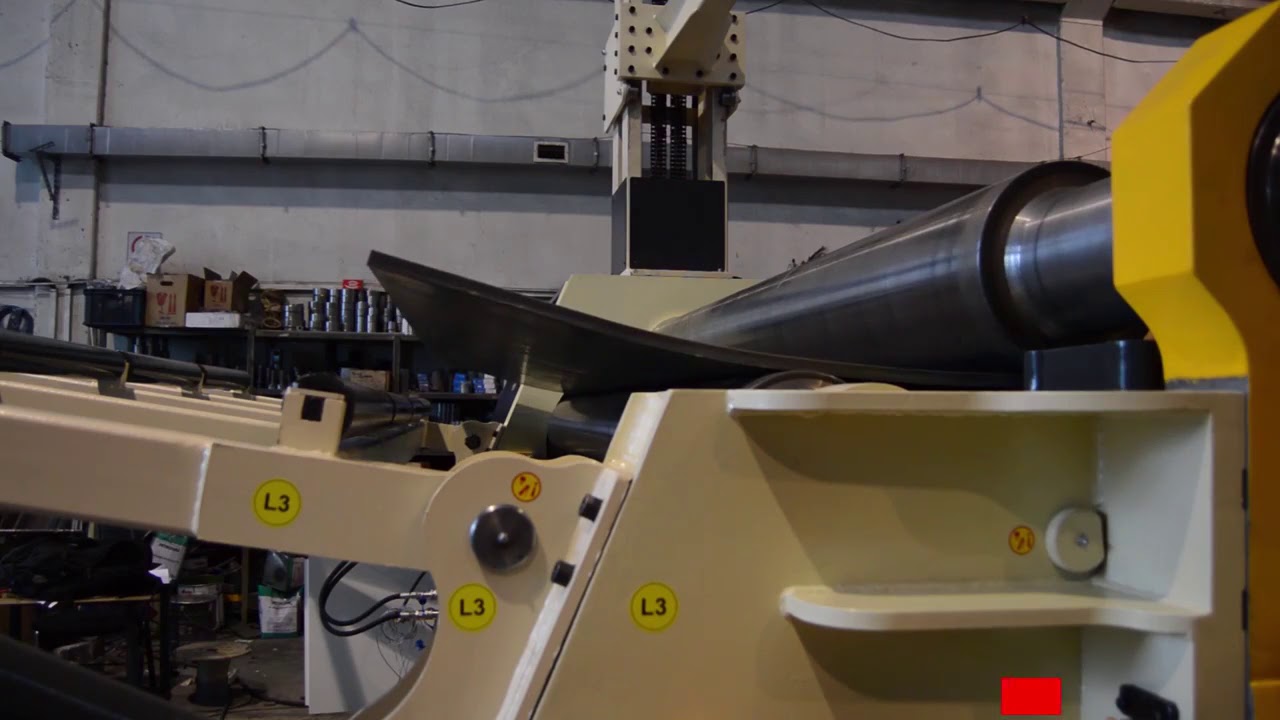

- Коническое изгибное устройство

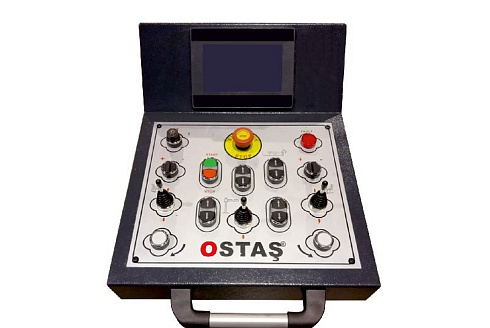

- Мобильная электрическая панель управления
- Регулировка движения и параллелизма роликов, управляемых с панели управления
- Три цифровых индикатора для легкого позиционирования по рулону
- Гидравлическая балансировочная система
- Защита от перегрузки
- Соответствие стандартам CЕ
- Руководство пользователя

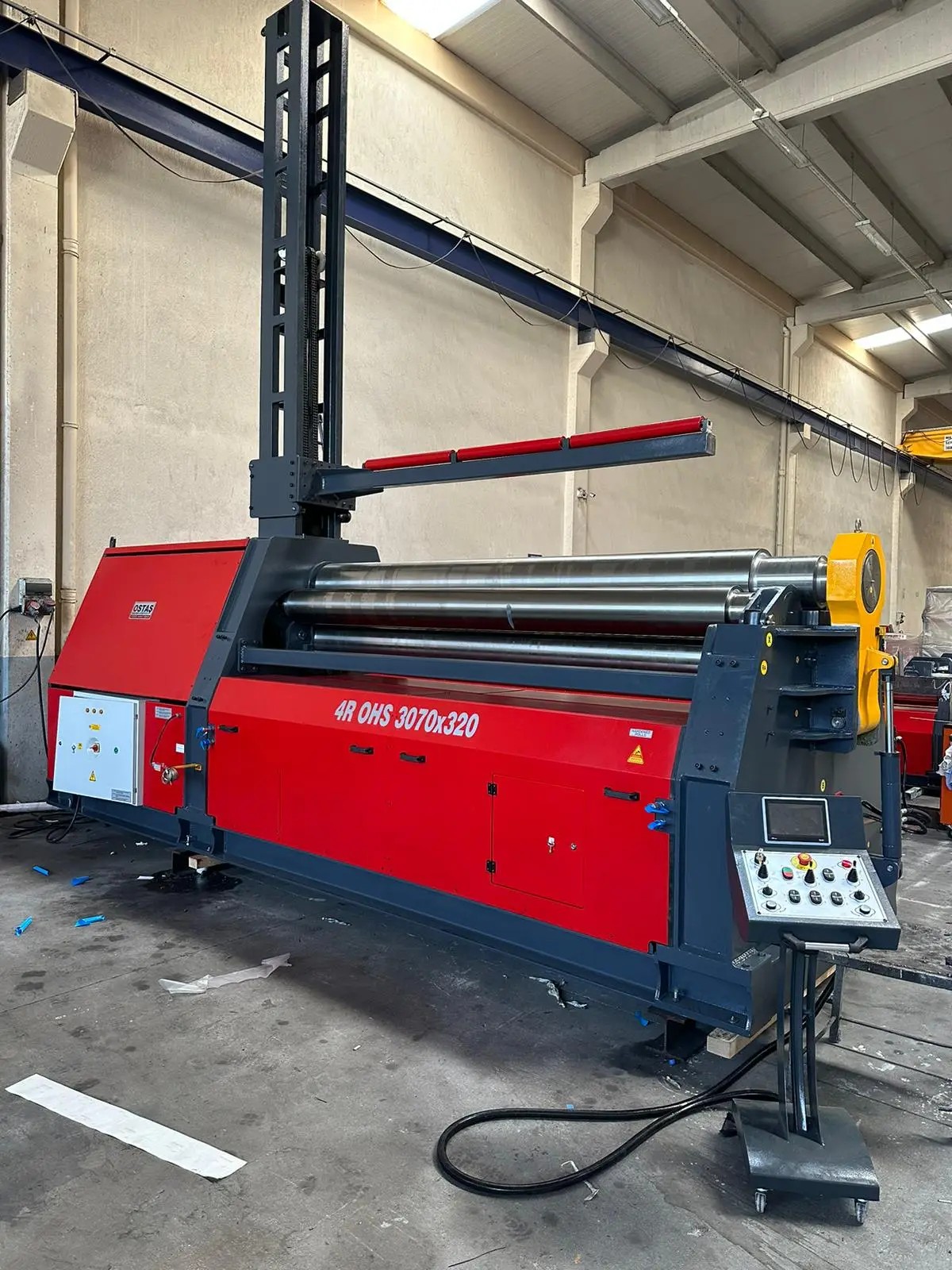

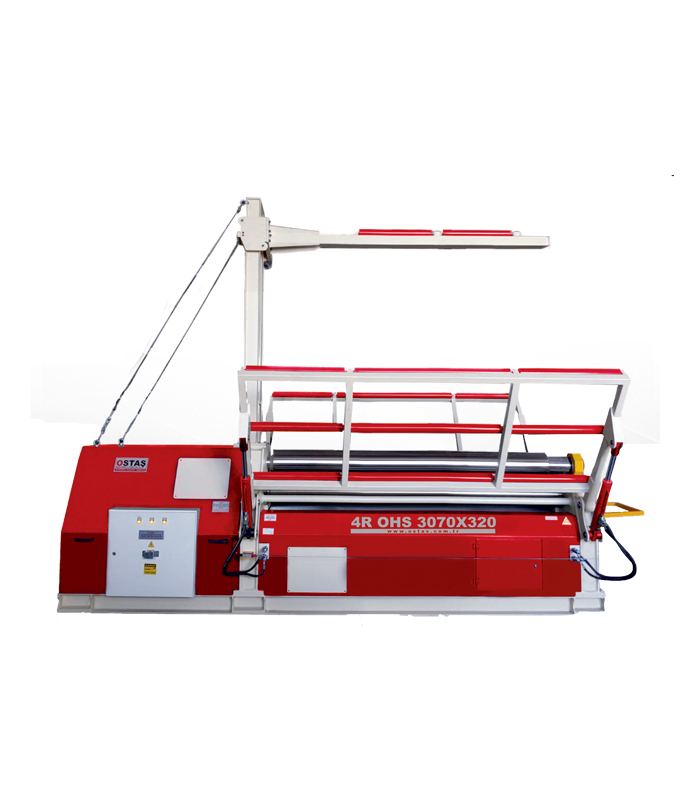

- Мостовой кран для больших диаметров

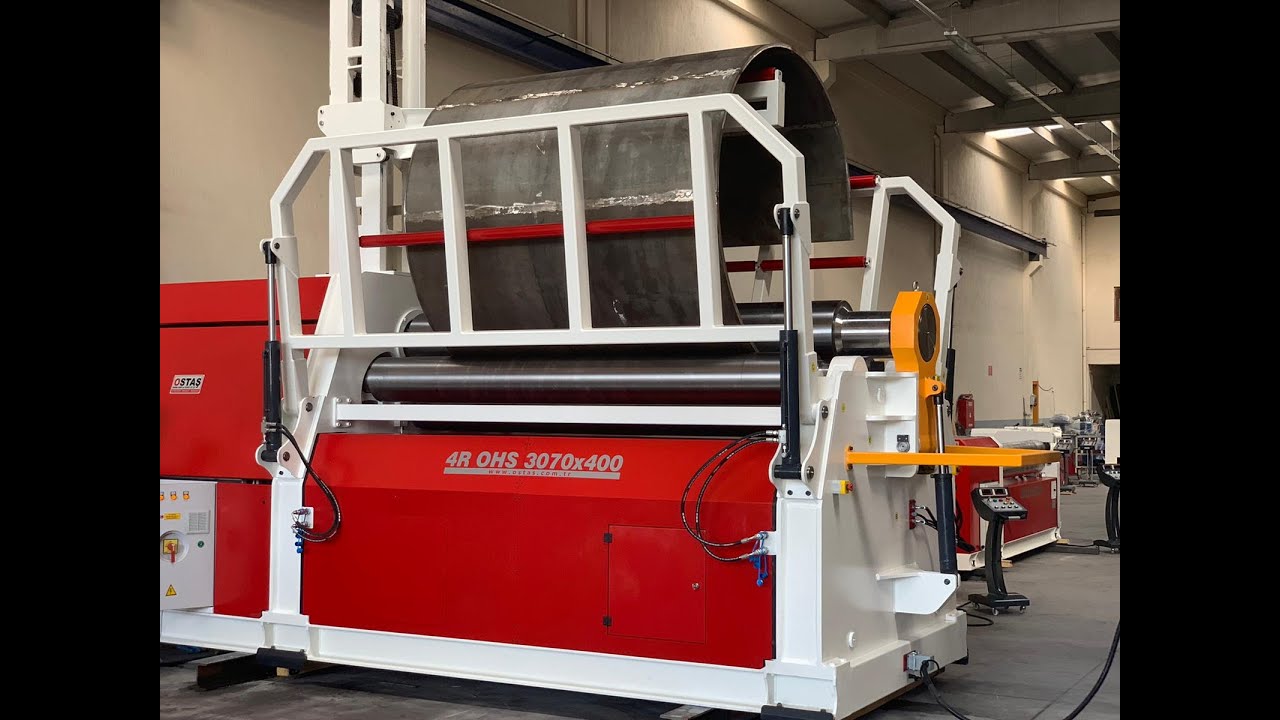

- Гидравлические боковые опоры для больших диаметров
- Таблица подачи материала
- Бесконечно изменяемая скорость вращения
- Панель управления ЧПУ
- Система управления ЧПУ
