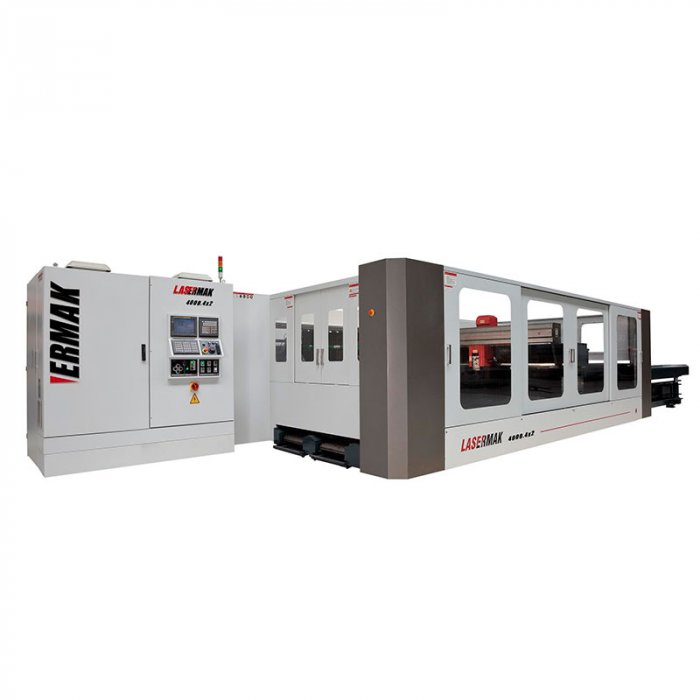

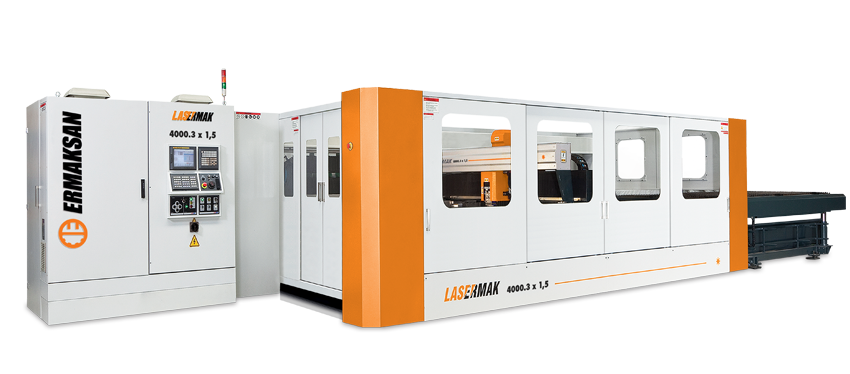

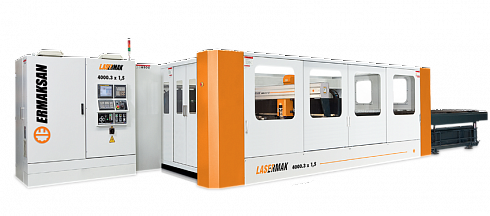

Данный станок позволяет совершать высококачественную резку листовой стали, при этом сохраняя ее структурную стабильность.
Основными преимуществами данного станка являются пятиосевая центральная регулировка, высокая прочность и хорошая жесткость. Также важными характеристиками является наличие литой алюминивой балки, небольшого веса и стойкость к коррозии и окислению.
Подробнее
Гарантия от производителя.
Описание
Стандартная комплектация:
- Станина станка, 5 осей (X, U, Y, V с линейным двигателем, ось Z с сервомотором).
- Блок охлаждения лазерного генератора, линейных двигателей, режущей головки и все оптических компонентов, оснащенных специальным фильтром для воды номиналом в микронах.
- Блок управления с ЧПУ типа CNC, ЖК-экран Fanuc 31i-LB диагональю 10,4 «, экран для просмотра всех функций лазера и технического обслуживания.
- Режущие головки:Precitec HP 1.5″(2,5 кВт); HP2″ (для 4 кВт).
- Система взаимозаменяемых картриджей, Precitec 5″и 7,5″.
- Комплект легко заменяемых линз, позитивные менисковые линзыZnSe.
- Емкостный контроллер приближения, контроль расстояния с помощью Precitec EG8010.
- Комплект форсунок.
- Комплект оптических зеркал, направляющих пучок по ломанной траектории, 5 шт.
- Комплект керамических деталей для режущей головки, 3 шт.
- Система траектории пучка, специальные защитные компенсаторы траектории пучка.
- Контроль газовыделением и регулирование подвода воздуха, два пропорциональных клапана для регулировки давления, два датчика контроля высоким и низким давлением.
- Система очистки сухого воздуха, химическая сушилка воздуха с активным угольным фильтром.
- Устройство автоматической загрузи/разгрузки.
- Зажимы для листа, 4 зажима на каждом столе.
- Трехточечный датчик стандарта и программирования.
- Конвейер, для сбора металлических отходов и мелких деталей.
- Предупреждающие индикаторы.
- ПО Lantek CAD/CAM.
- Система безопасности оператора и оборудования.
- Карта флэш-памяти PCMCI.
- Руководства для всего оборудования Lasermak.
Дополнительная комплектация:
- Режущий картридж размером 3.75″ и линзы 3.75″(только для режущей головки размером 1,5″).
- Линзы размером 10″ с удлинителем.
- Механизированная режущая головка.
- Пробивной датчик PS130, технологический модуль, включает датчики поломки линзы и пробивные датчики.
- Защитные стекла, защищающие от пучка лазера Lasermak СО2.
- Фильтр.
- Комплект резервных деталей Lasermak.
- Керамическая деталь — 2 шт
- Зеркало, направляющее пучок по ломаной траектории — 2 шт
- 5″ линза — 2 шт
- v 7.5″ линза — 2 шт
- 1 мм форсунка — 10 штук
- 1,2 мм форсунка- 10 штук
- 1,5 мм форсунка- 10 штук
- 2,0 мм форсунка- 10 штук
- 2,5 мм форсунка- 10 штук
- 3 мм форсунка- 10 штук
- Гибкие решения в области автоматизации.
- Система порезки труб.
- Автоматическая очистка сопла и смена системы.
Характеристики моделей LASERMAK
| Модель станка | 1000. 2,5х1,25 | 2500. 2,5x1,25 | 2500. 3x1,5 | 4000. 3x1,5 | 4000. 4x2 | 4000. 6x2 | 4000. 6x2,5 | 6000. 4x2 | 6000. 6x2 | 6000. 3x1,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Тип источника | Fanuc C1000i-A | Fanuc C2500i-B,оптическая траектория короткого типа | Fanuc C4000i-B, оптическая траектория короткого типа | Fanuk C6000i-модель B | ||||||
| Состав лазерного газа | СО2 / Не / N2 | |||||||||
| Режущая головка | Precitec HP1.5” 25 bar | Precitec HP2” 25 bar | ||||||||
| Расход лазерного газа, л/ч | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 20 | 20 | 20 |
| Расход охлаждающей жидкости, л/ч | 40 | 75 | 75 | 160 | 160 | 160 | 160 | 250 | 250 | 250 |
| Мощность источника, Вт | 1000 | 2500 | 2500 | 4000 | 4000 | 4000 | 4000 | 6000 | 6000 | 6000 |
| Общая потребляемая мощность, кВт | 25-40 | 50-70 | 50-70 | 65-90 | 65-90 | 65-90 | 65-90 | 100-120 | 100-120 | 100-120 |
| Габариты и вес | ||||||||||
| Длина, мм | 9300 | 9280 | 10500 | 10500 | 13500 | 18850 | 18850 | 13550 | 18850 | 10500 |
| Ширина, мм | 4210 | 4760 | 5300 | 5300 | 5800 | 5800 | 6300 | 5800 | 7000 | 6500 |
| Высота, мм | 2100 | 2100 | 2450 | 2450 | 2450 | 2300 | 2300 | 2450 | 2300 | 2050 |
| Вес, кг | 16500 | 16500 | 20800 | 21000 | 30750 | 36000 | 39000 | 30750 | 36500 | 20200 |
| Рабочий диапазон | ||||||||||
| Зона обработки, мм | 2500 х 1250 | 2500 х 1250 | 3000 х 1500 | 3000 х 1500 | 4000 х 2000 | 6000 х 2000 | 6000 х 2500 | 4000 х 2000 | 6000 х 2000 | 3000 х 1500 |
| Максимальная нагрузка на стол, кг | 500 | 1000 | 1500 | 1500 | 1500 | 4000 | 5000 | 3200 | 5000 | 2000 |
| Разрезающая способность (высокое качество), мм | ||||||||||
| Малоуглеродистая сталь | 8 | 16 | 20 | 25 | ||||||
| Нержавеющая сталь | 4 | 8 | 12 | 15 | ||||||
| Алюминий | 3 | 6 | 8 | 12 | ||||||
| Параметры точности, мм | ||||||||||
| Точность позиционирования | ± 0,01 | |||||||||
| Повторяемость позиционирования | ± 0,005 | |||||||||
| Фокусная повторяемость | 125-200 | |||||||||
| Рабочее перемещение по осям, мм | ||||||||||
| X, U | 2550 | 2550 | 3050 | 3050 | 4050 | 6050 | 4050 | 6050 | 6050 | 3050 |
| Y | 1300 | 1300 | 1550 | 1550 | 2050 | 2050 | 2050 | 2050 | 2550 | 1550 |
| Z | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| Векторные ускорения по осям X, U,Z / Y | до 2g / 3g | |||||||||
| Скорость свободных перемещений по осям X, Y, Z, м/мин | синхронно, до 200 | |||||||||
| Линейные оси | ||||||||||
| Ось Х,U | Линейный привод механизированного стола, прецизионная ШВП | |||||||||
| Ось Y | Линейный привод механизированного моста, прецизионная ШВП | |||||||||
| Ось Z | Сервопривод режущей головы | |||||||||
