Высокотехнологичный оптоволоконный лазер ERMAKSAN FIBERMAK позволяет производить раскрой листового металла с высочайшим качеством резки на высоких скоростях и при низких эксплуатационных расходах. Потребление энергии лазерами FIBERMAK до 60% ниже по сравнению с лазерами CO2.
- Толщина металла, мм - 4,0-12,0
- Рабочая зона, мм - 1500х3000-2000х6000

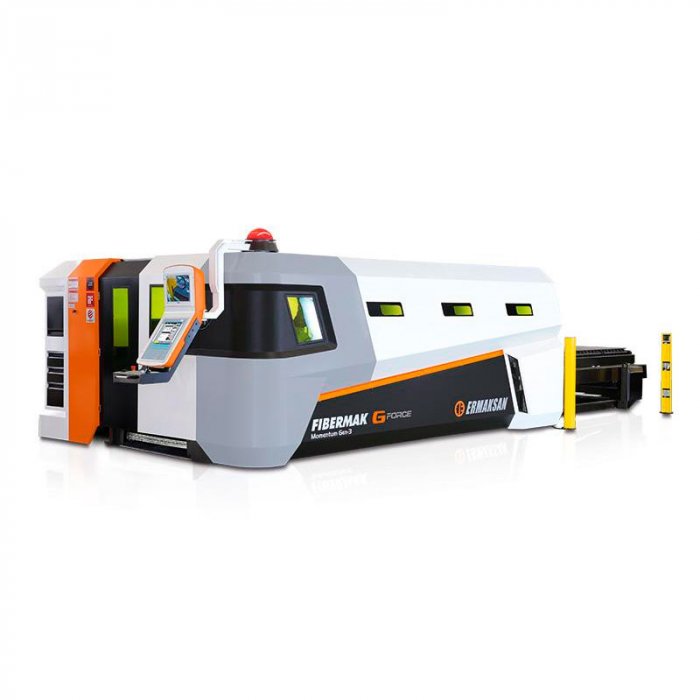

Комплексы лазерной резки ERMAKSAN FIBERMAK G FORCE, с оптоволоконным источником лазерного излучения IPG предназначены для раскроя листового металла и работы с высокорефлективными сталями (алюминий, медь, латунь, нержавеющие сплавы). FIBERMAK G FORCE, в отличие от машин с СО2-резонаторами, в зависимости от мощности источника, имеет более ограниченную область обрабатываемых толщин, но при этом, в диапазоне 0,5 - 8 мм для углеродистых сталей и 0,5 - 6 мм для нержавеющих сталей и алюминия, экономическая эффективность оптоволоконной технологии на много выше.
В установках FIBERMAK отсутствует необходимость в использовании лазерного газа, а также в таких компонентах, как зеркала, кварцевые трубки, центробежный вентилятор.
Оптоволоконные лазеры FIBERMAK позволяют с легкостью производить резку таких светоотражающих материалов, как алюминий, латунь и т.д.Высокотехнологичная конструкция корпуса установки FIBERMAK, высокое качество обработки и сборки, применение компонентов от ведущих мировых производителей, а также постоянный контроль соблюдения технологии позволяет добиться исключительной надежности оптоволоконных лазерных установок ERMAKSAN.
Характеристики моделей LASERMAK
| Модель станка | 2000. 3x1.5 | 2000. 4x2 | 2000. 6x2 | 3000. 3x1.5 | 3000. 4x2 | 3000. 6x2 | 4000. 3x1.5 | 4000. 4x2 | 4000. 6x2 |
|---|---|---|---|---|---|---|---|---|---|
| Резонатор, Ватт | YLS 2000-compact | YLS 3000-compact | YLS 4000-compact | ||||||
| Режущая голова | HIGHYAG + PRECITEC HP SSL | ||||||||
| Объём охлаждающей жидкости, л/мин | 10 | 20 | 30 | ||||||
| Мощность источника, Вт | 2000 | 2000 | 2000 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 |
| Общее потребление электричества, кВт | 30 | 35 | 42 | ||||||
| Габариты и вес | |||||||||
| Длина, мм | 8935 | 11135 | 15485 | 8935 | 11135 | 15485 | 8935 | 11135 | 15485 |
| Ширина, мм | 3180 | 3730 | 3730 | 3180 | 3730 | 3730 | 3180 | 3730 | 3730 |
| Высота, мм | 2325 | 2325 | 2325 | 2325 | 2325 | 2325 | 2325 | 2325 | 2325 |
| Рабочий диапазон | |||||||||
| Зона обработки, мм | 3000х1500 | 4000х2000 | 6000х2000 | 3000х1500 | 4000х2000 | 6000х2000 | 3000х1500 | 4000х2000 | 6000х2000 |
| Максимальная нагрузка на стол, кг | 1500 | 2500 | 4000 | 2250 | 3500 | 4000 | 2250 | 3500 | 4000 |
| Разрезающая способность, мм | |||||||||
| Малоуглеродистая сталь | 15 | 18-20 | |||||||
| Нержавеющая сталь | 8 | 10 | |||||||
| Алюминий | 6 | 8 | |||||||
| Латунь | 5 | 5 | |||||||
| Медь | 4 | 4 | |||||||
| Параметры точности | |||||||||
| Точность позиционирования, мм | ± 0,03 | ||||||||
| Точность повторения, мм | ± 0,015 | ||||||||
| Фокусная повторяемость, мм | 125-200 | ||||||||
| Рабочее перемещение по осям, мм | |||||||||
| X, U | 3050 | 4050 | 6050 | 3050 | 4050 | 6050 | 3050 | 4050 | 6050 |
| Y | 1550 | 2050 | 2050 | 1550 | 2050 | 2050 | 1550 | 2050 | 2050 |
| Z | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| Векторные ускорения по осям X, Y, U | до 2g | ||||||||
| Максимальная скорость по осям X-Y (единая осевая), Z, м/мин | синхронно, до 100 (141 в режиме симуляции) | ||||||||

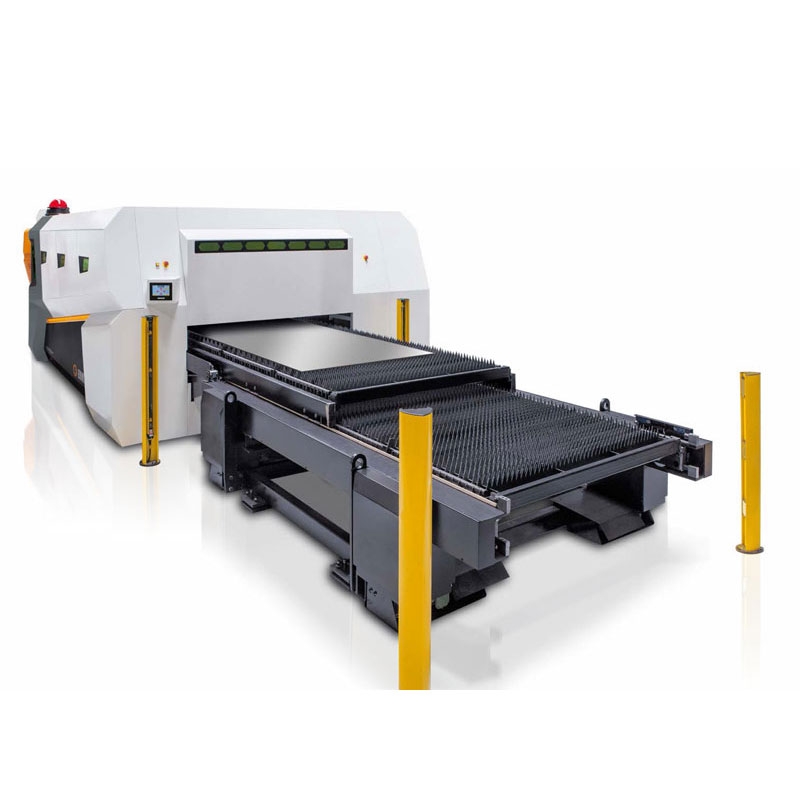

| Сменный стол (авто загрузка-разгрузка), паллет | 2 (35сек.) | ||||||||
| Вспомогательные газы | |||||||||
| Низкоуглеродистая сталь | Кислород (0,5-6 bar) | ||||||||
| Нержавеющая сталь | Азот (0,5-25 bar) | ||||||||
| Алюминий | Воздух или азот (0,5-25 bar) | ||||||||
| Линейные оси | |||||||||
| Ось Х,U | Линейный привод, прецизионная ШВП | ||||||||
| Ось Y | Линейный привод, прецизионная ШВП | ||||||||
| Ось Z | Сервопривод | ||||||||
