В стандартную комплектацию станка входят:
- Станок в сборе;
- Биметаллическое ленточное полотно;
- Руководство по эксплуатации;
- Набор ключей для обслуживания.
Характеристики
| Характеристики | BSM-170E | |||
|---|---|---|---|---|
| Напряжение, В | 380 | |||
| Мощность двигателя, кВт | 0,75/0,95 | |||
| Скорость реза, м/мин | 32,5/65 | |||
| Размеры ленточного полотна, мм | 2110×20×0,9 | |||
| Резание заготовки под углом, град | 90°/60°/45° | |||
| Режущая способность | ||||
| 90°, мм |
|
170 |
|
210×110 |
| 60°, мм | 70 | 60х60 | ||
| 45°, мм | 130 | 110х110 | ||
| Габариты станка (Д×Ш×В), мм | 1200×1500×1700 | |||
| Габариты станка в упаковке (Д×Ш×В), мм | 1150×560×930 | |||
| Масса станка (брутто/нетто), кг | 168/141 | |||

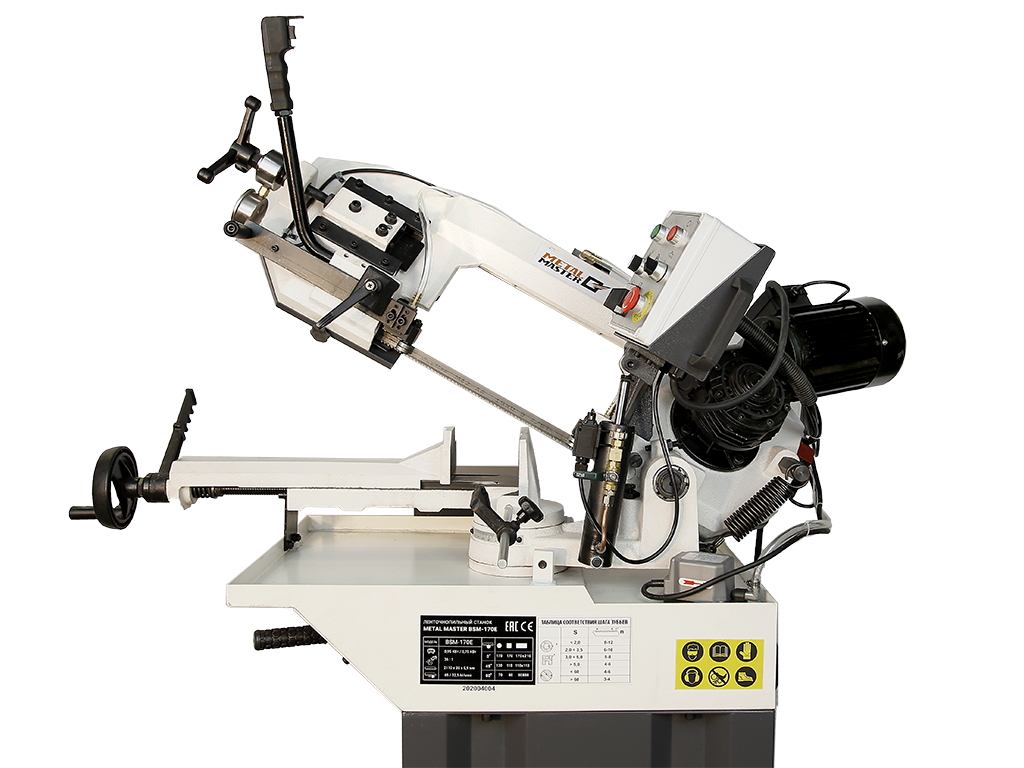

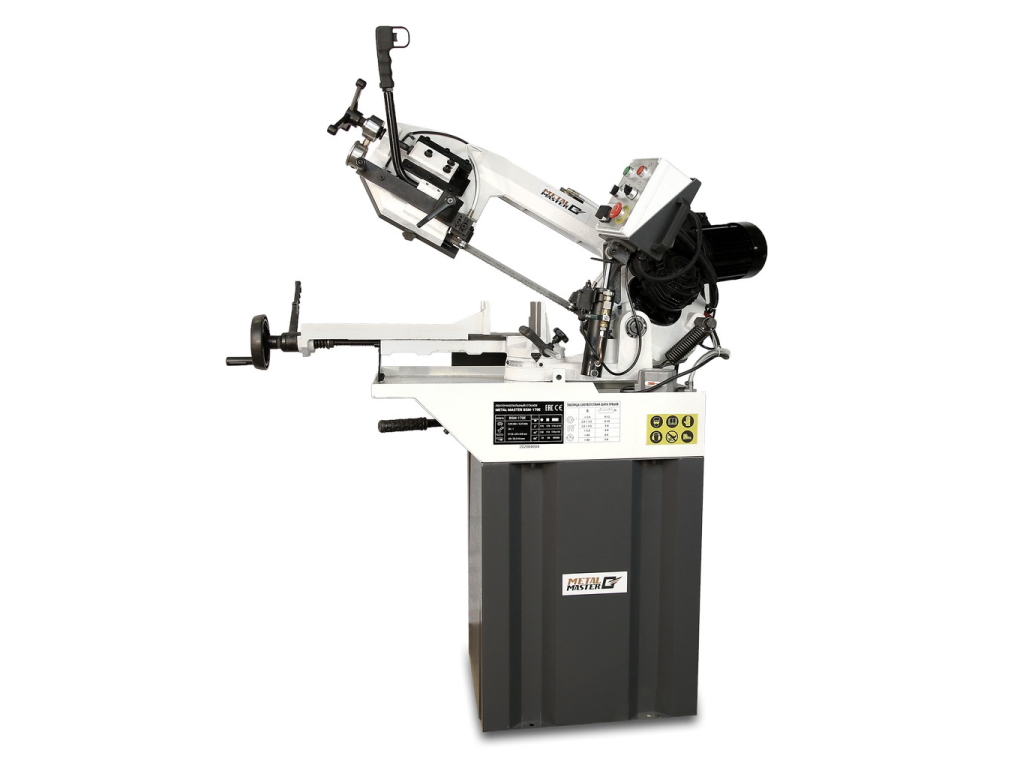

Описание станка Ленточнопильный станок METAL MASTER BSM-170E
Metal Master BSM-170Е – предназначена для эффективного и быстрого распила чёрных (сталь, чугун) и цветных металлов, а также их сплавов и других материалов с полнотелым, полым и профильным сечением.

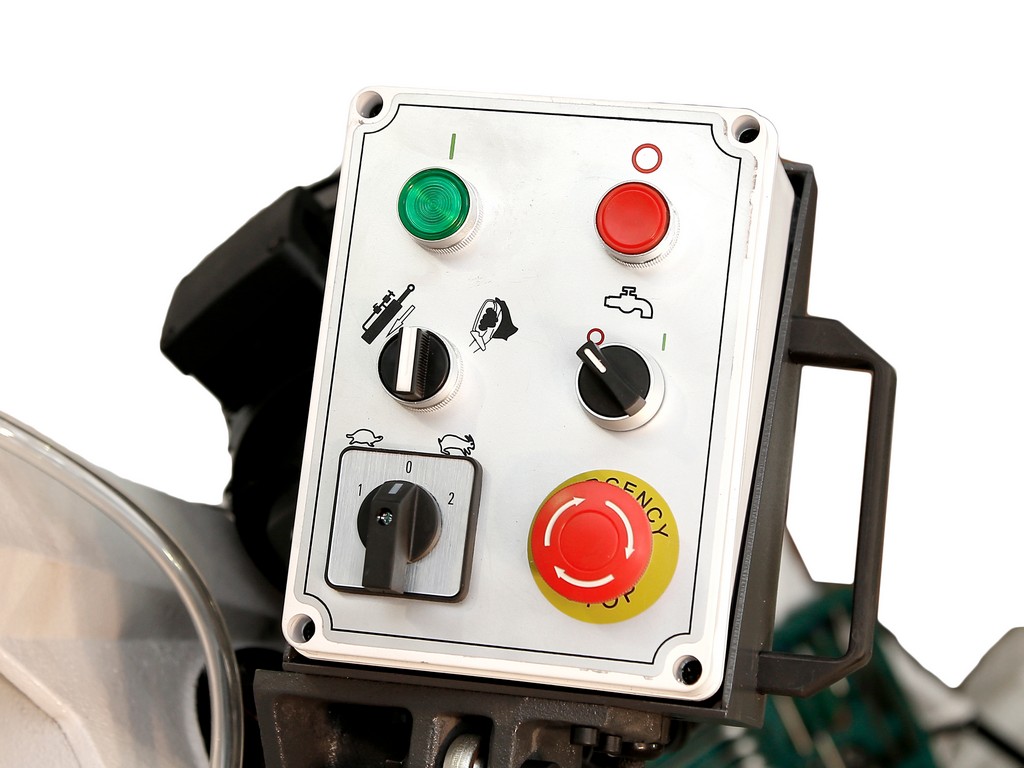

Особенностью станка BSM-170E является то, что органы управления вынесены на отдельную панель.

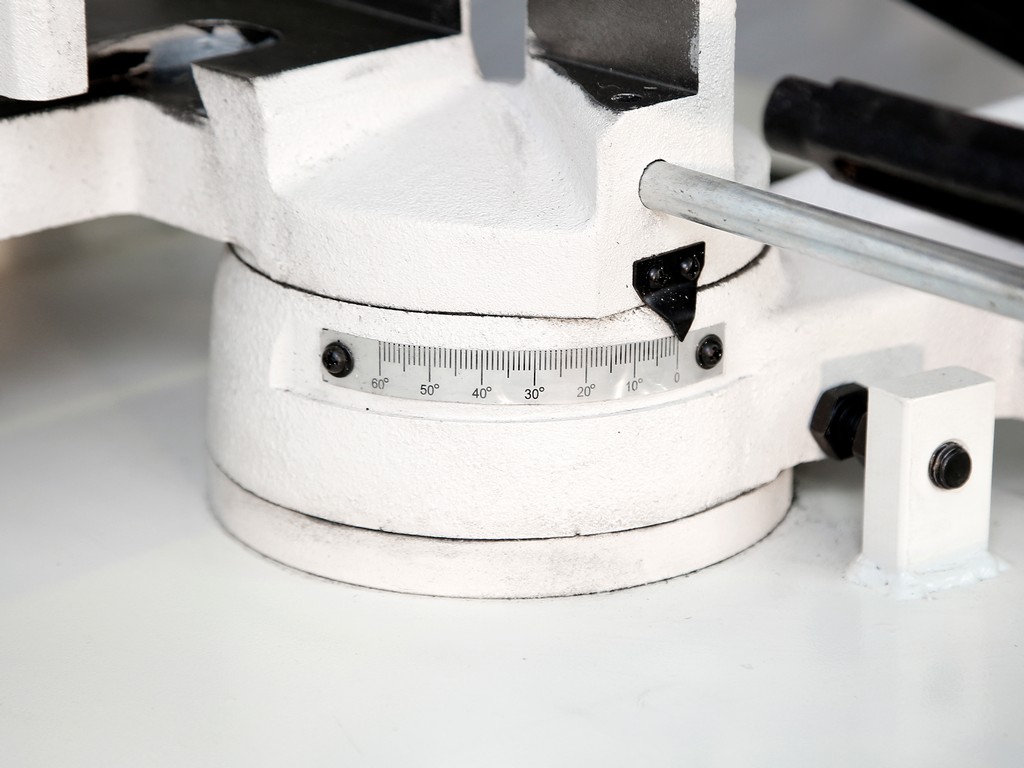

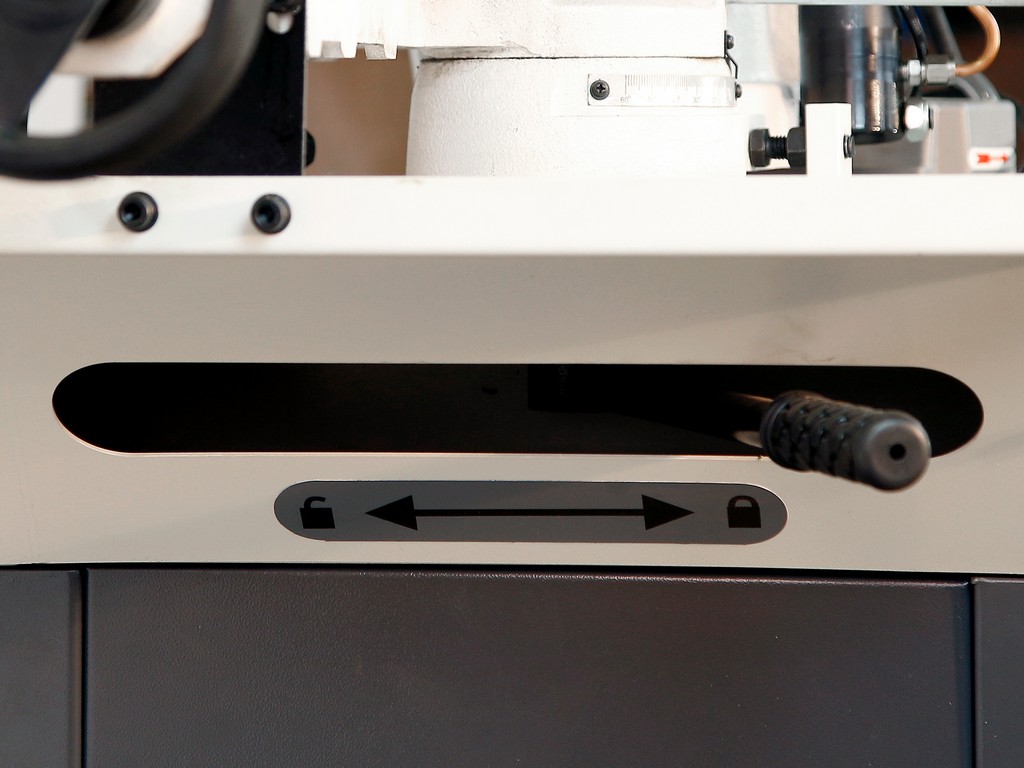

Metal Master BSM-170E имеет возможность поворота пильной рамы на угол 60, 45 градусов.

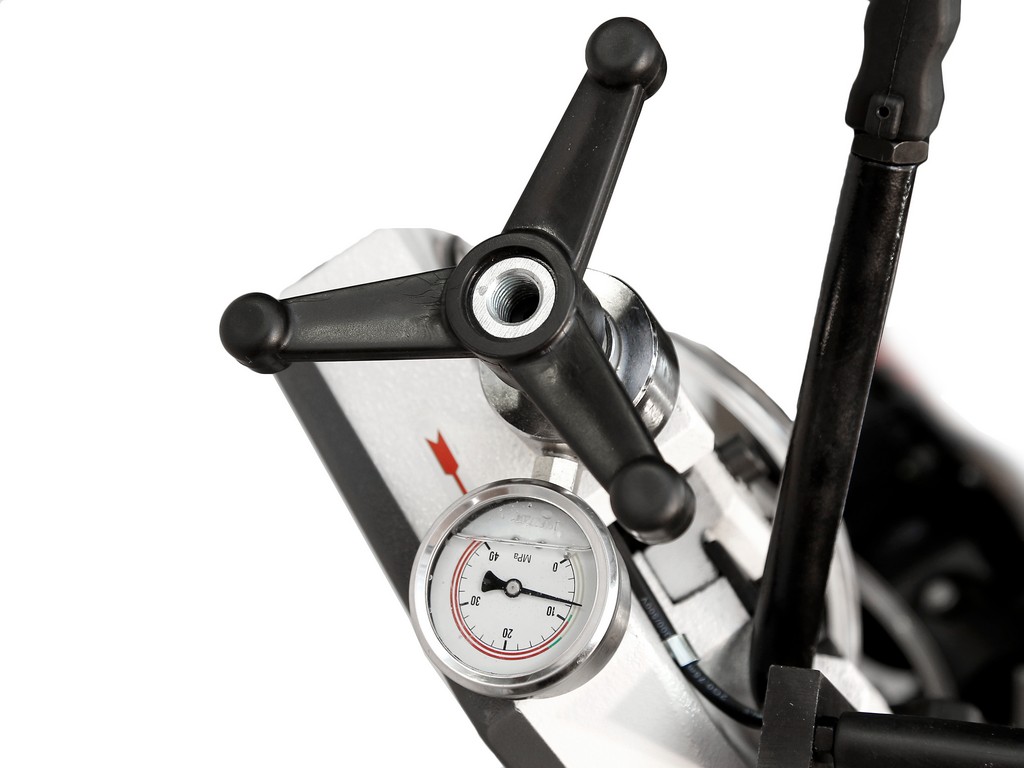

Натяжение пилы осуществляется рукояткой с тензометром, что позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна.

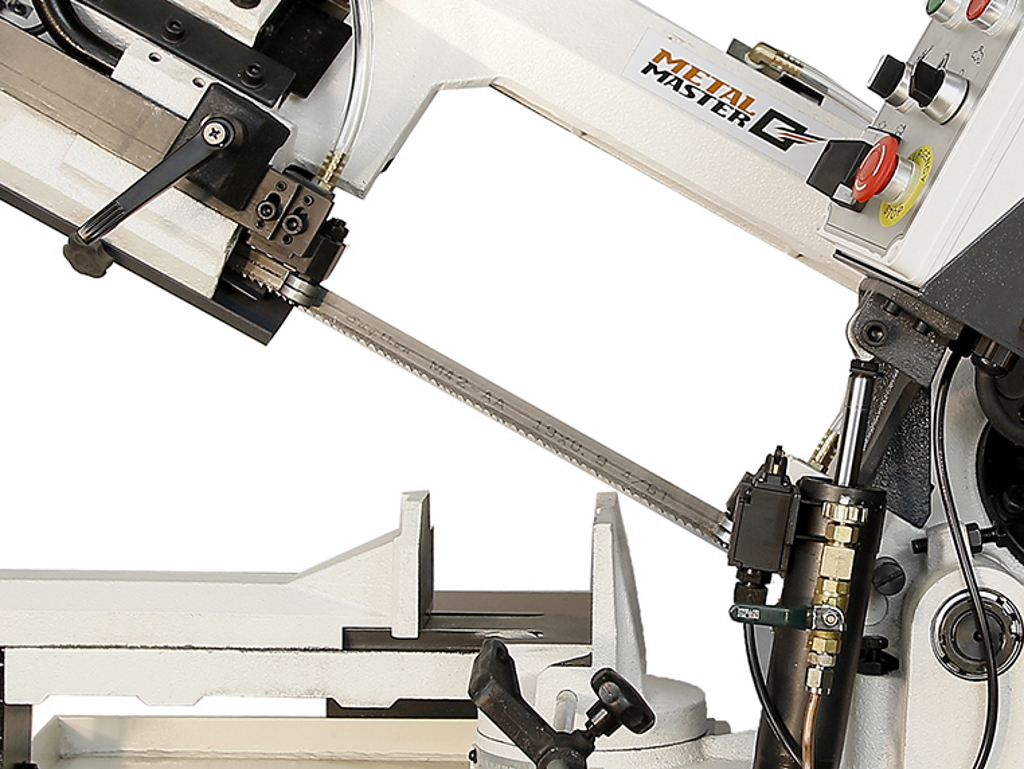

Перпендикулярность полотна обеспечивается за счет направляющих. Вылет можно изменять под размеры заготовки.

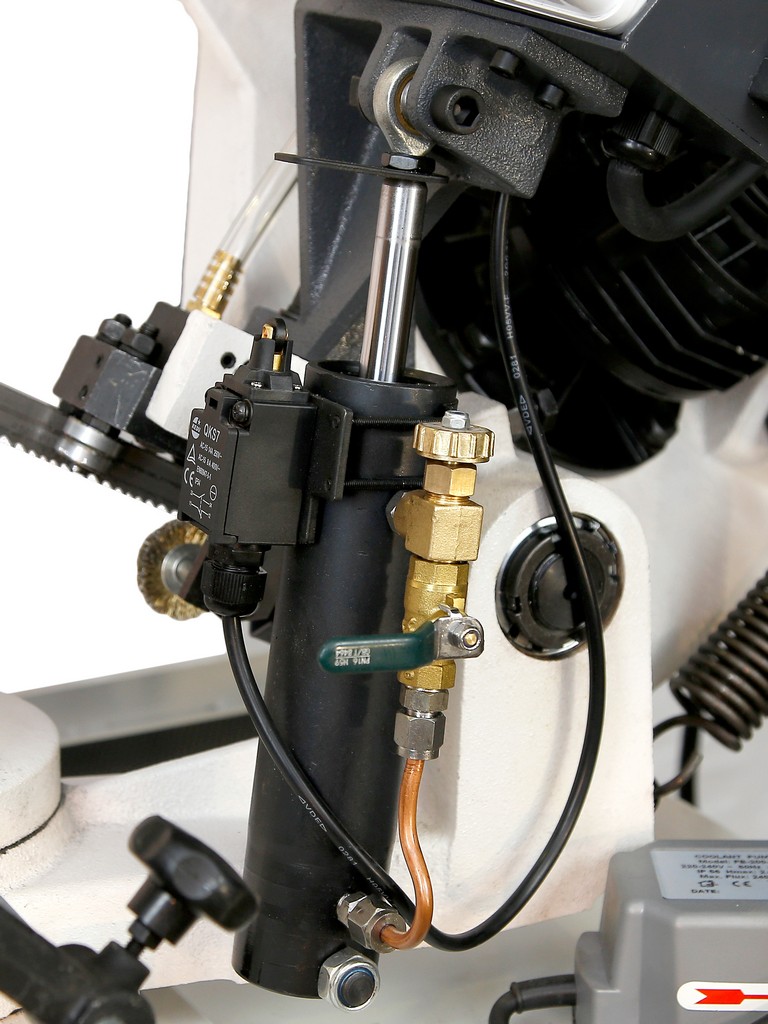

Пильная рама поднимается вручную, а опускается за счет механизма гидроразгрузки. Скорость опускания регулируется дросселем, расположенным на гидроцилиндре.

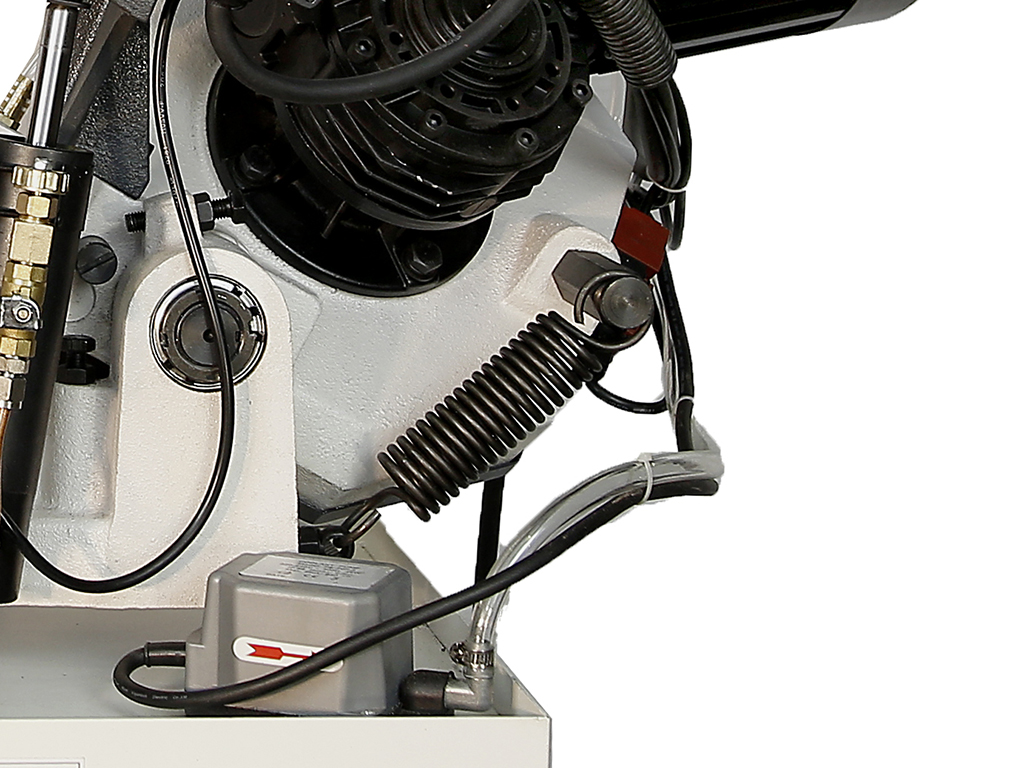

Легкость подъема рамы обеспечена за счет компенсирующей пружины

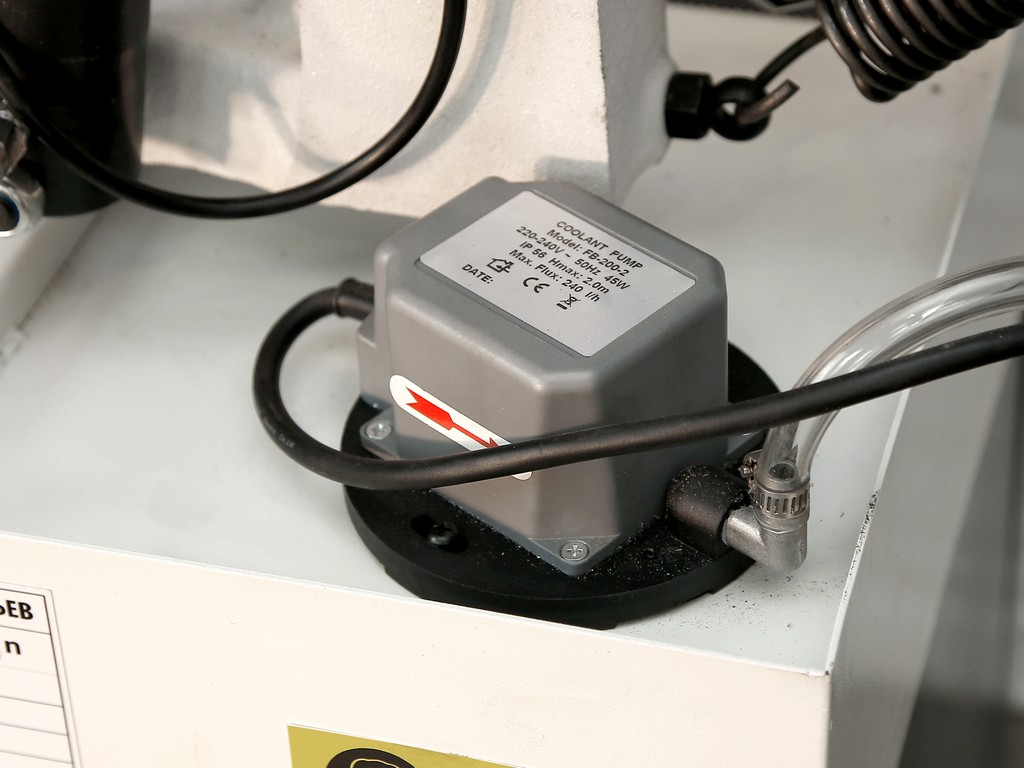

Станок оснащен системой подачи СОЖ с удобно расположенной емкостью и раздельным регулированием расхода охлаждающей жидкости.

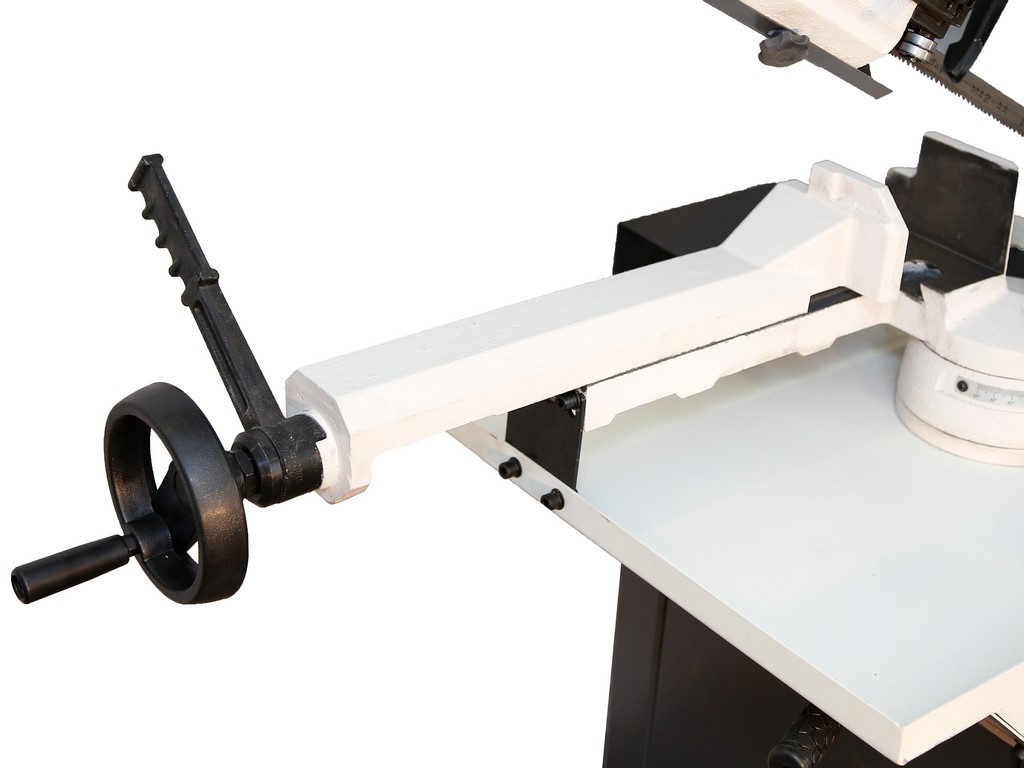

За надежное закрепление заготовки на станке отвечают тиски. Они приводятся в движение маховиком и надежно фиксируются.

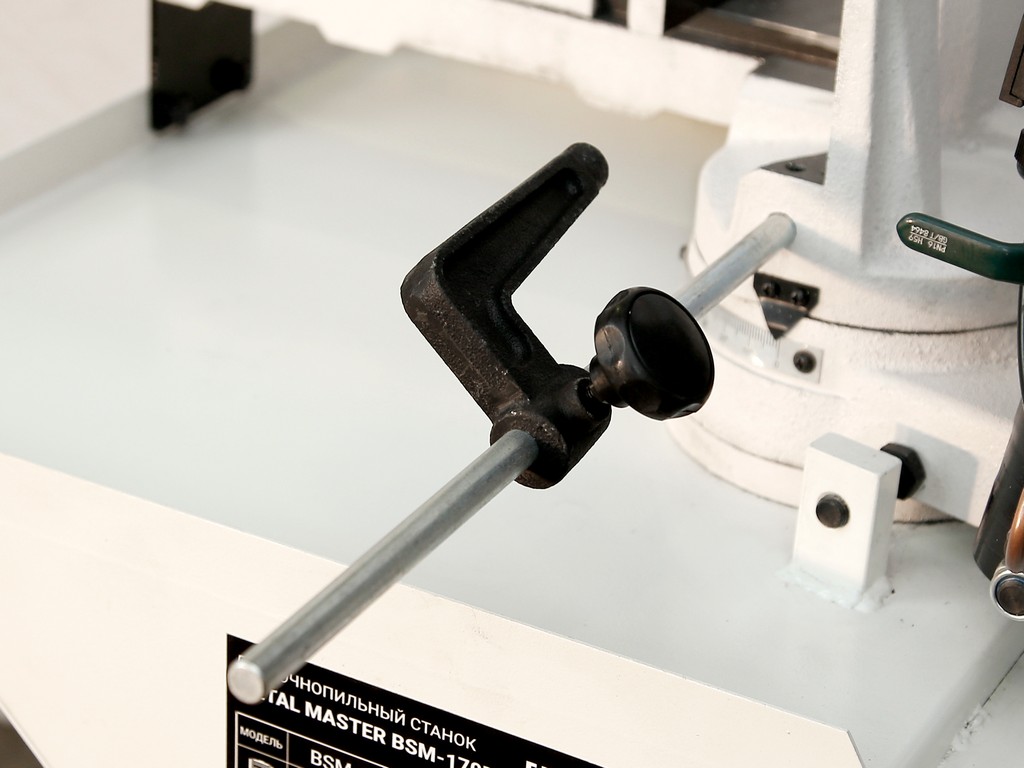

Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.
Рама и основание станка изготовлены из высокопрочного чугуна, что является залогом долгой службы, а также гарантирует высокую жесткость конструкции.
Максимальная функциональность:
- Станок Metal Master BSM-170E позволяет распиливать заготовки диаметром до 170 мм.
- Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – кольцевое сварное ленточное полотно, размером 2110 x 20 x 0,9 мм.
- Рабочая подача пильной рамы осуществляется регулируемым гидравлическим механизмом. Это позволяет точно подобрать режим обработки.
- Данная модель оснащена стационарными тисками с механизмом быстрой фиксации, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется вручную, вращением маховика и поворотом рычага механизма быстрой фиксации, подача заготовки - также вручную.
- Основание станка изготовлено из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.
- Направляющие полотна имеют возможность регулирования положения в зависимости от ширины заготовки.

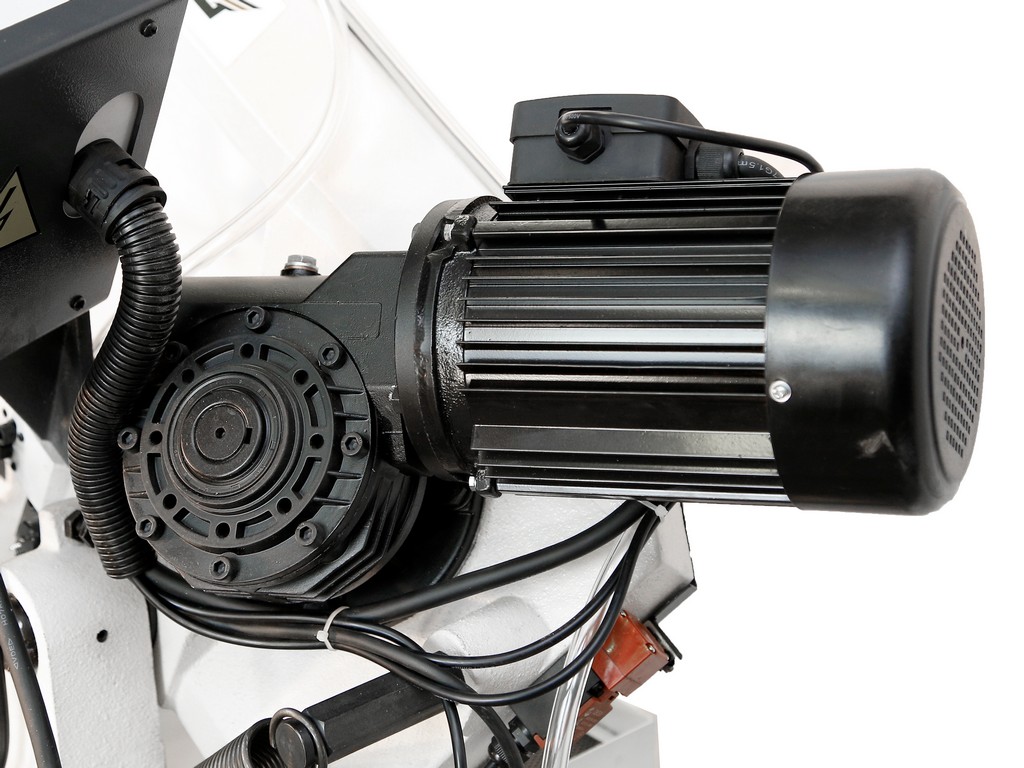

- Привод полотна осуществляется мотор-редуктором с асинхронным двухскоростным двигателем мощностью 0,95 кВт. Он позволяет реализовать две скорости резания 32,5 м/мин (для резки металлопроката различного типоразмера) и 65 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.).
- Необходимое охлаждение и смазку полотна обеспечивает система подачи смазочно-охлаждающей жидкости (СОЖ).
- Высокое качество реза и длительный срок службы.
- Максимальная функциональность станка в своем классе.
