- Со встроенной функцией фрезерования, расточки, сверления, развертывания и нарезания резьбы.
- Оснащен всемирно известной системой ЧПУ высокого качества.
- Способны обрабатывать алюминиевый профиль, стальной профиль и металлические детали различной формы.
- Широко используется в различных отраслях промышленности с высокими требованиями к точности обработки, таких как автомобилестроение, машиностроение и т.д.
По сравнению с традиционной производственной линией серия PWA имеет следующие преимущества:
- Один обрабатывающий центр PWA эквивалентен традиционной производственной линии.
На одном станке с зажимом соответственно на двух рабочих позициях для завершения обработки шести поверхностей идеально заменяет традиционную производственную линию, состоящую из нескольких устройств, что значительно экономит затраты на приобретение оборудования.
- Непрерывная загрузка обеспечивает впечатляюще более высокую общую скорость возврата.
Он поддерживает одновременную обработку и зажим, обеспечивая непрерывную смену заготовок. Гибкое переключение в пробном производстве, мелкосерийном, массовом производстве. Высокая эффективность и меньшее количество простоев обеспечивают впечатляющий рост общей окупаемости инвестиций.
- Меньшая занимаемая площадь, более высокая производственная мощность.
При той же производственной мощности занимаемая площадь составляет всего 1/3 от традиционной производственной линии, состоящей из вертикальной машины, горизонтальной машины и вертикально-горизонтальной комбинированной машины. Общая мощность завода может быть увеличена в 3 раза!
- Более высокая точность координации, более высокая производительность труда.
Уменьшение количества зажимов и значений ошибок, вызванных изменением зажима, для повышения точности координации, при этом один рабочий может контролировать больше машин, эффективность труда выше.
|

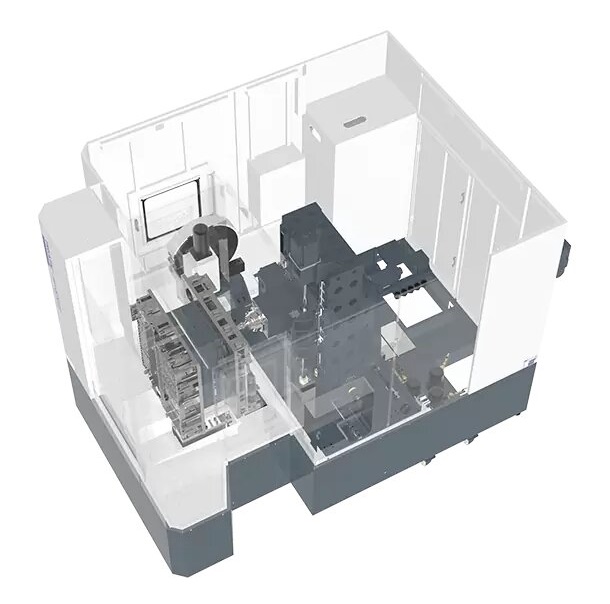

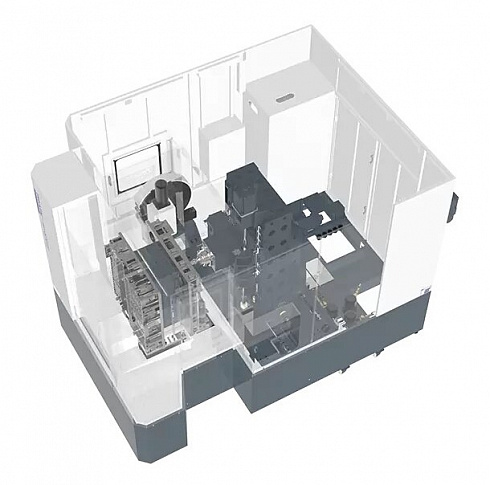

Конструкция шпиндельной коробки с подвесной конструкцией. Рабочий стол представляет собой фиксированную конструкцию, в то время как колонна подвижна, станина станка по оси X с наклонной конструкцией, а шпиндель может перемещаться по оси Z, что повышает жесткость станка. |
|
|
Система числового программного управления высшего класса с высокой стабильностью обработки.
|
|
Опционально: различные методы крепления заготовок
 Прецизионная угловая плита с двойной рабочей зоной |
 Прецизионная угловая плита с двойной рабочей зоной и поворотным столом |
 Наклонно-поворотный стол |
 Угловой поворотный стол с двойной рабочей зоной |
Характеристики

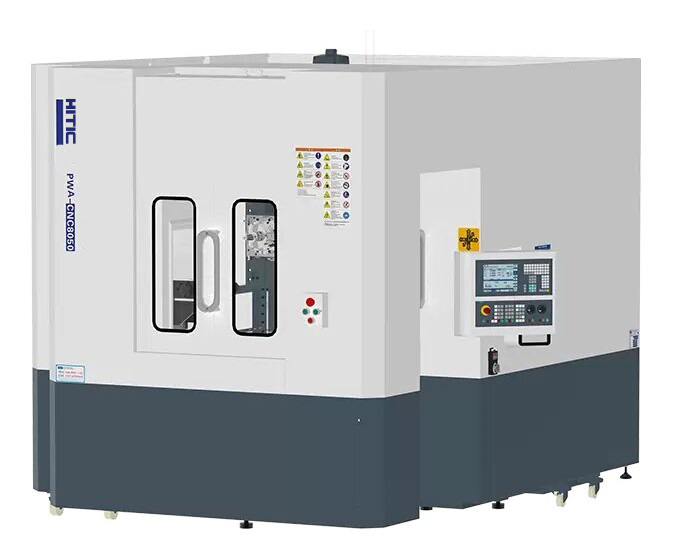

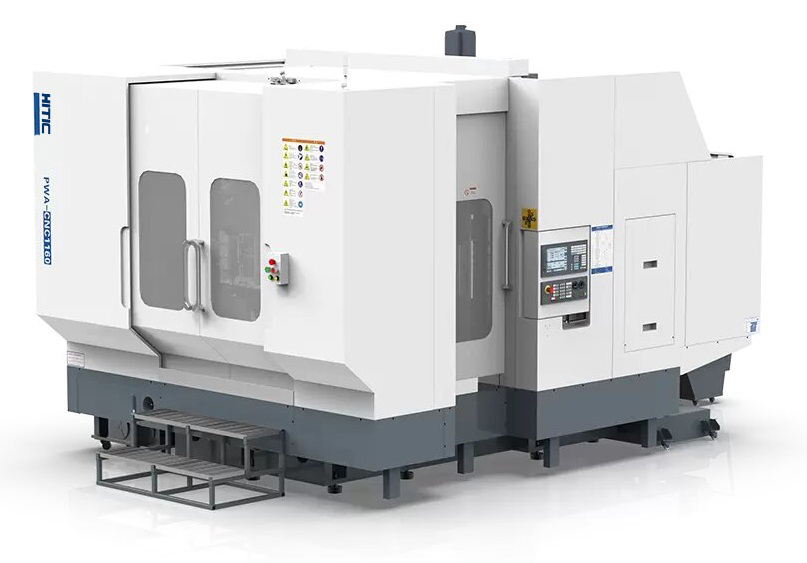

| PWA-CNC8050 | PWA-CNC1160 | PWA-CNC1514 | |
| Рабочий ход | |||
| Ось X, мм | 800 | 1100 | 1500 |
| Ось Y, мм | 800 | 1100 | 1400 |
| Ось Z, мм | 500 | 600 | 600 |
| Шпиндель | |||
| Тип |
Механический |
||
| Номинальная мощность, кВт | 11/13.5 | ||
|
Крутящий момент, Нм |
57/86 | ||
| Макс. скорость, об/мин | 12000 | ||
| Конус |
BT/SK/CAT40 |
||
| Скорость подачи | |||
| Ускоренная подача по осям X/Y/Z, м/мин | 40/40/48 | 30/30/48 | |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | ||
|
Инструментальный магазин |
|||
| Тип | Дисковый | ||
| Вместимость | 32 | ||
| Время смены инструмента, сек | 3 | ||
| Основные параметры | |||
| Габариты, мм | 5500х2900х2850 | 6000х3200х3100 | 6600х3550х3450 |
| Масса, кг | 10000 | 11500 | 13000 |
