Сменный рабочий стол обеспечивает высокоэффективную непрерывную обработку с одновременной установкой и снятием деталей.
Со встроенной функцией фрезерования, расточки, сверления, развертывания и нарезания резьбы. Оснащен всемирно известной системой ЧПУ высокого качества.
Способны обрабатывать алюминиевый профиль, стальной профиль и металлические детали различной формы. Горизонтальный фрезерный станок с ЧПУ широко используется в различных отраслях промышленности с высокими требованиями к точности обработки, таких как автомобилестроение, машиностроение и т.д.
Со встроенной функцией фрезерования, расточки, сверления, развертывания и нарезания резьбы. Оснащен всемирно известной системой ЧПУ высокого качества.
Способны обрабатывать алюминиевый профиль, стальной профиль и металлические детали различной формы. Горизонтальный фрезерный станок с ЧПУ широко используется в различных отраслях промышленности с высокими требованиями к точности обработки, таких как автомобилестроение, машиностроение и т.д.
Подробнее
По сравнению с традиционной производственной линией серия PWM имеет следующие преимущества:
- Один обрабатывающий центр PWM эквивалентен традиционной производственной линии.
- Непрерывная загрузка обеспечивает впечатляюще более высокую общую скорость возврата.
- Меньшая занимаемая площадь, более высокая производственная мощность.
При той же производственной мощности занимаемая площадь составляет всего 1/3 от традиционной производственной линии, состоящей из вертикальной машины, горизонтальной машины и вертикально-горизонтальной комбинированной машины. Общая мощность завода может быть увеличена в 3 раза!
- Более высокая точность координации, более высокая производительность труда.
Уменьшение количества зажимов и значений ошибок, вызванных изменением зажима, для повышения точности координации, при этом один рабочий может контролировать больше машин, эффективность труда выше.
|
Встроенная станина обеспечивает высокую жесткость и высокие динамические характеристики. 1) Кровать-ступенька HITIC. Вес колонны уменьшен за счет обеспечения жесткости для получения более высоких динамических характеристик и большей устойчивости к опрокидыванию. 2) Т-образная межслойная кровать. Виброустойчивость увеличена на 1,5 %, компактная конструкция обеспечивает повышенную жесткость. 3) Интегральная конструкция станины и гнезда подшипника. |
|
|
Мощные возможности обработки.
|
|
|
Оптимальная конфигурация и компоновка, обеспечивающие удобство и эффективность использования машины. 1) Сменный поворотный стол, время замены меньше. 2) Гидравлическая станция. 3) Масляный радиатор * Масляный радиатор и гидравлическая станция расположены независимо от основной машины для простоты обслуживания. 4) Электрический шкаф крепится болтами к кровати с помощью кронштейна для удобства подъема и транспортировки. 5) Конвейер для стружки расположен с обеих сторон поворотного стола, что более удобно для удаления стружки. |
|
|
Система числового программного управления высшего класса с высокой стабильностью обработки.
|
|
Характеристики

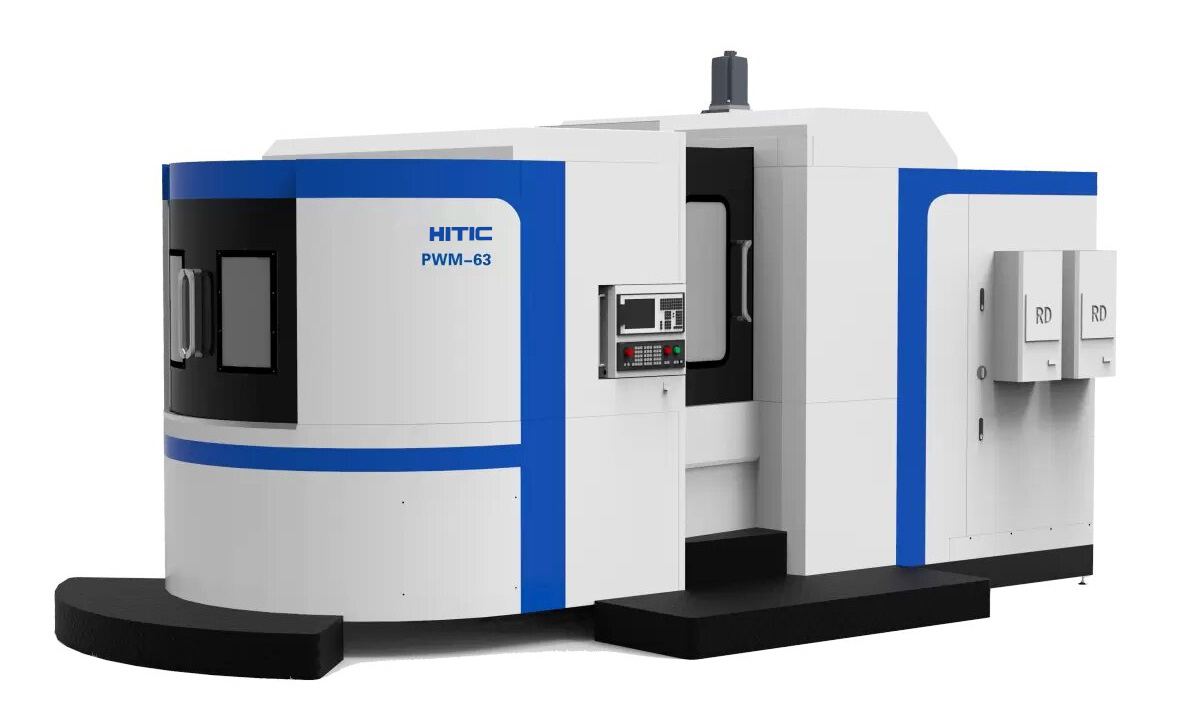

| PWM-63 | PWM-80 | |
| Рабочий ход | ||
| Ось X, мм | 1000 | 1300 |
| Ось Y, мм | 900 | 1100 |
| Ось Z, мм | 1000 | 1200 |
| Шпиндель | ||
| Тип |
Механический |
|
| Номинальная мощность, кВт | 17/20.4 | |
|
Крутящий момент, Нм |
870/1044 | |
| Макс. скорость, об/мин | 6000 | |
| Конус |
BT/SK/CAT50 |
|
| Скорость подачи | ||
| Ускоренная подача по осям X/Y/Z, м/мин | 24 | |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |
|
Инструментальный магазин |
||
| Тип | Цепной | |
| Вместимость | 40 | |
| Время смены инструмента, сек | 5.5 | |
| Основные параметры | ||
| Габариты, мм | 7500х3950х3450 | 7800х4800х4000 |
| Масса, кг | 19000 | 25000 |
