Оснащен конструкцией подвижной траверсы, применимой для высокоточной обработки в тяжелых условиях в аэрокосмической промышленности и машиностроении.
Имеют встроенную функцию фрезерования, расточки, сверления, развальцовки, развертывания, жесткого нарезания резьбы, интерполяции и т.д. Оснащен всемирно известной системой ЧПУ высокого качества. Способен обрабатывать крупногабаритные алюминиевые, стальные детали с высокой точностью. Широко используется в различных отраслях промышленности, таких как автомобилестроение, аэрокосмическая промышленность, машиностроение и производство пресс-форм.
Имеют встроенную функцию фрезерования, расточки, сверления, развальцовки, развертывания, жесткого нарезания резьбы, интерполяции и т.д. Оснащен всемирно известной системой ЧПУ высокого качества. Способен обрабатывать крупногабаритные алюминиевые, стальные детали с высокой точностью. Широко используется в различных отраслях промышленности, таких как автомобилестроение, аэрокосмическая промышленность, машиностроение и производство пресс-форм.
Подробнее
|

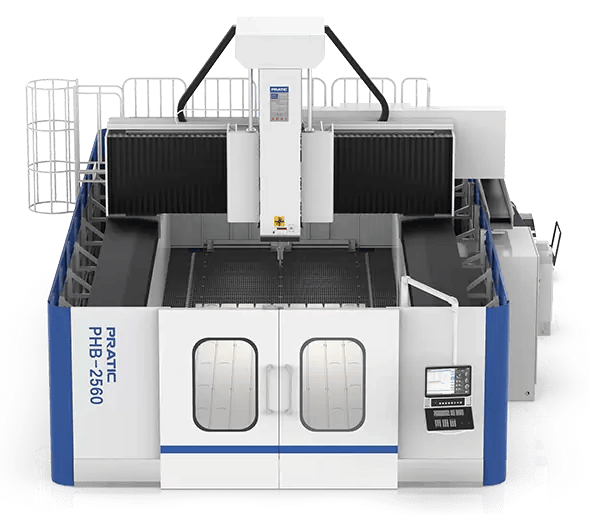

Высокоскоростная портальная машина мостового типа. Рабочий стол и стойки с двух сторон зафиксированы, балка движется вдоль стойки (ось X), главный шпиндель движется вдоль балки (ось Y), а ползун движется вверх и вниз (ось Z). |
|
|
Оптимизированная структура позволяет оборудованию поддерживать высокую производительность. 1) Легкий вес движущихся частей обеспечивает высокую подачу при вращении, при этом снижается нагрузка на направляющий винт и направляющую, снижается износ, что повышает точность обработки и продлевает срок службы станка. 2) Мостовая конструкция увеличивает жесткость несущей части станка, что эффективно предотвращает вибрацию, которая легко возникает при быстром движении балки и высокой скорости вращения шпинделя. 3) Симметричная с двух сторон пирамидальная конструкция станины обеспечивает высокую жесткость, высокую несущую способность и высокую устойчивость. Фиксированный рабочий стол экономит место и обеспечивает большую грузоподъемность. |
|
|
Интегрированная цельная конструкция используется для обеспечения жесткости машины. Интегрированный рабочий стол, отлитый из высокопрочного высококачественного чугуна и обработанный смоляным песком, имеет «коробчатую» структуру, отличающуюся высокой прочностью и жесткостью. Интегрированная конструкция балки и салазок, изготовленная из высокопрочного высококачественного чугуна, с компактной конструкцией, обеспечивающей жесткость балки. |
|
Интегрированная цельная конструкция используется для обеспечения жесткости машины.
|
|
|
Балка с усиленной структурой жесткости, обладающая хорошей устойчивостью к изгибу и резке. Для балки принята структура интенсивного ребра жесткости, полученная с помощью анализа конечных элементов, она не легко деформируется и увеличивает жесткость. |
|
|
Комплексная, первоклассная, открытая электрическая система. Система ЧПУ Siemens или Fanuc адаптирована к станку со следующими преимуществами:
|
|

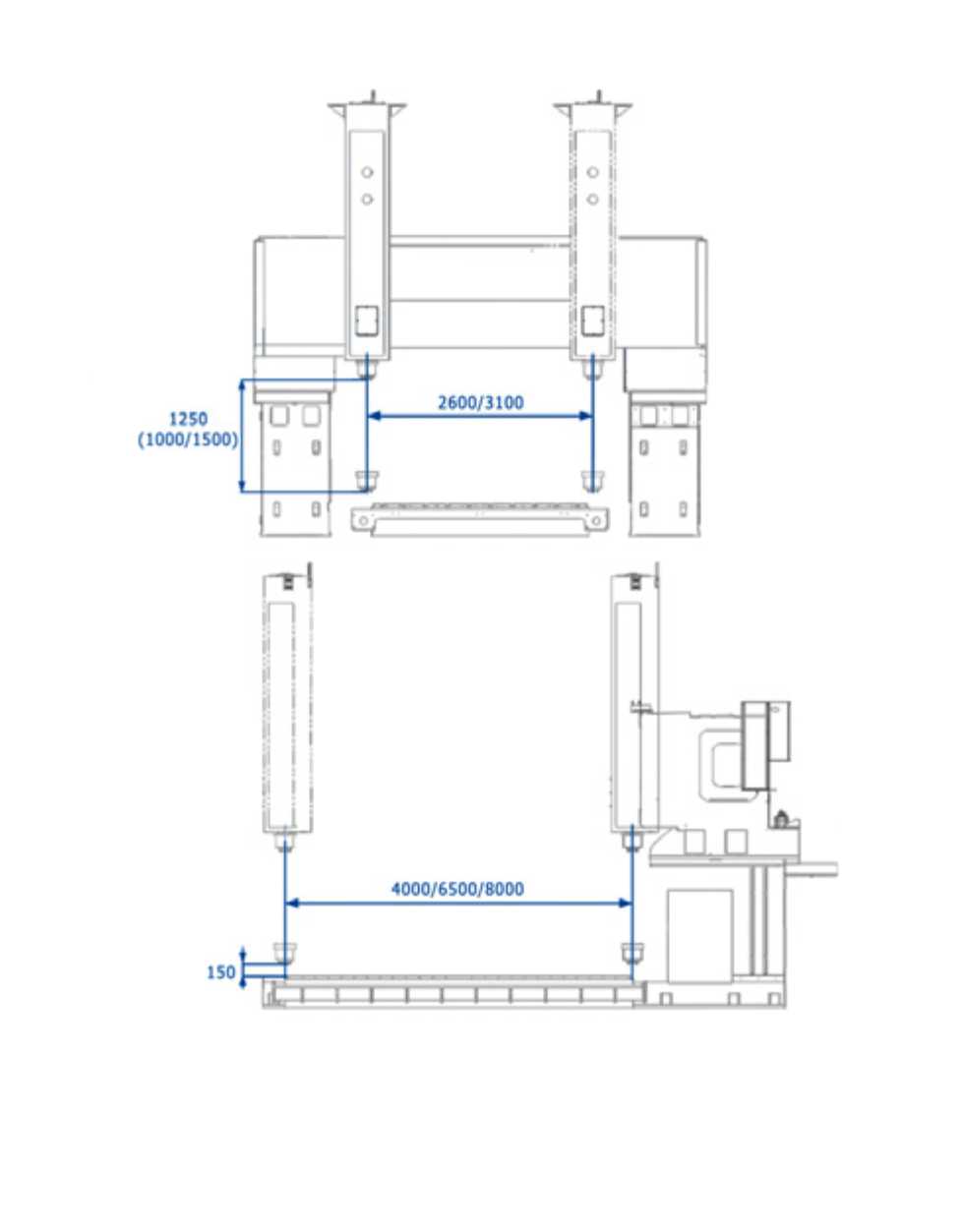

| PHB-2540 | PHB-2560 | PHB-2580 | PHB-3040 | PHB-3060 | PHB-3080 | |
| Рабочий ход | ||||||
| Ось X, мм | 4000 | 6000 | 8000 | 4000 | 6000 | 8000 |
| Ось Y, мм | 2600 | 3100 | ||||
| Ось Z, мм | 1250 (1000/1500) | |||||
|
Расстояние от шпинделя до поверхности стола, мм |
150-1400 | |||||
| Расстояние между столбцами, мм | 3400 | 3900 | ||||
| Шпиндель | ||||||
| Тип | Моторизованный | |||||
| Номинальная мощность, кВт | 15 | |||||
| Макс. скорость, об/мин | 50000 | |||||
|
Крутящий момент, Нм |
50 | |||||
| Конус |
HSK A63 |
|||||
| Конус, мм | 450х450 | |||||
| Скорость подачи | ||||||
| Ускоренная подача по осям X/Y/Z, м/мин | 30/30/30 | |||||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15/15/15 | |||||
|
Основные параметры |
||||||
| Размер рабочего стола, мм | 2500х4000 |
2500х6000 |
2500х8000 |
3000х4000 | 3000х6000 | 3000х8000 |
| Макс. нагрузка, кг/м² | 5000 | |||||
| Т-образный паз (кол-во / расстояние), мм | 22Н7/250 | |||||
| Габариты, мм | 8000х7500х4950 | 10200х7500х4950 |
12200х7500х4950 |
8000х8000х4950 |
10200х8000х4950 |
12200х8000х4950 |
