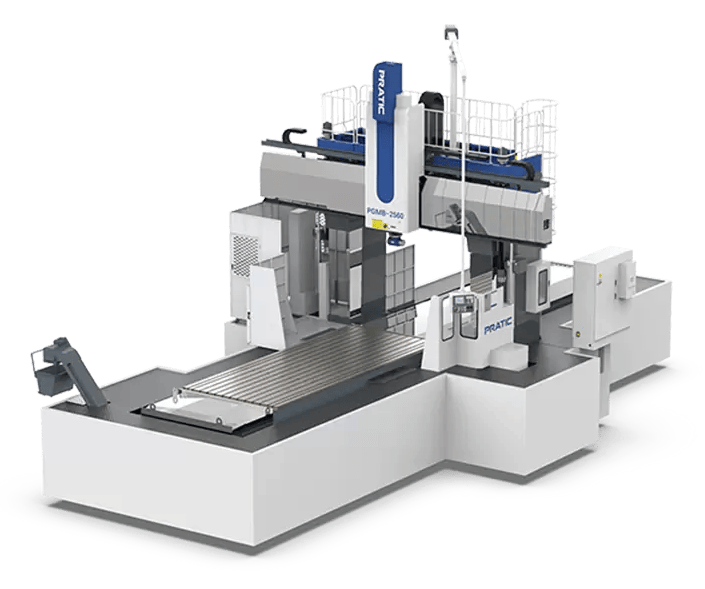

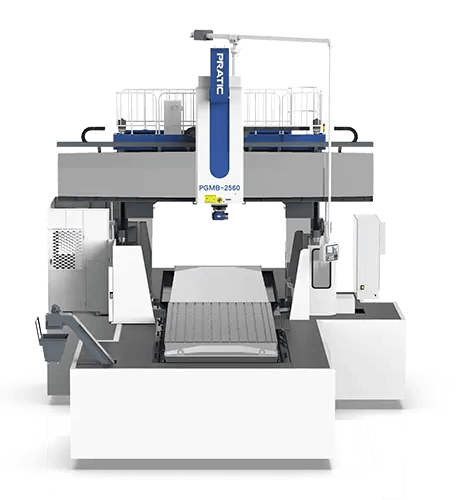

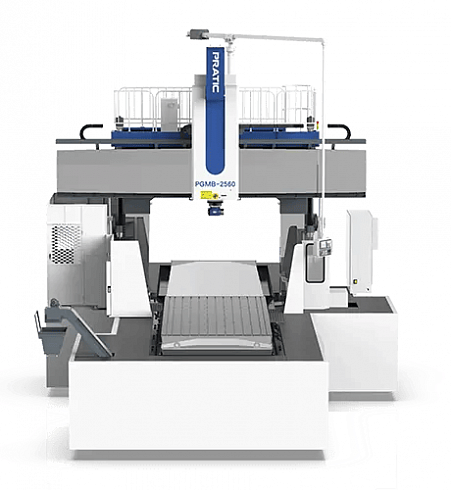

Мощный портальный обрабатывающий центр с неподвижной траверсой PRATIC PGMB

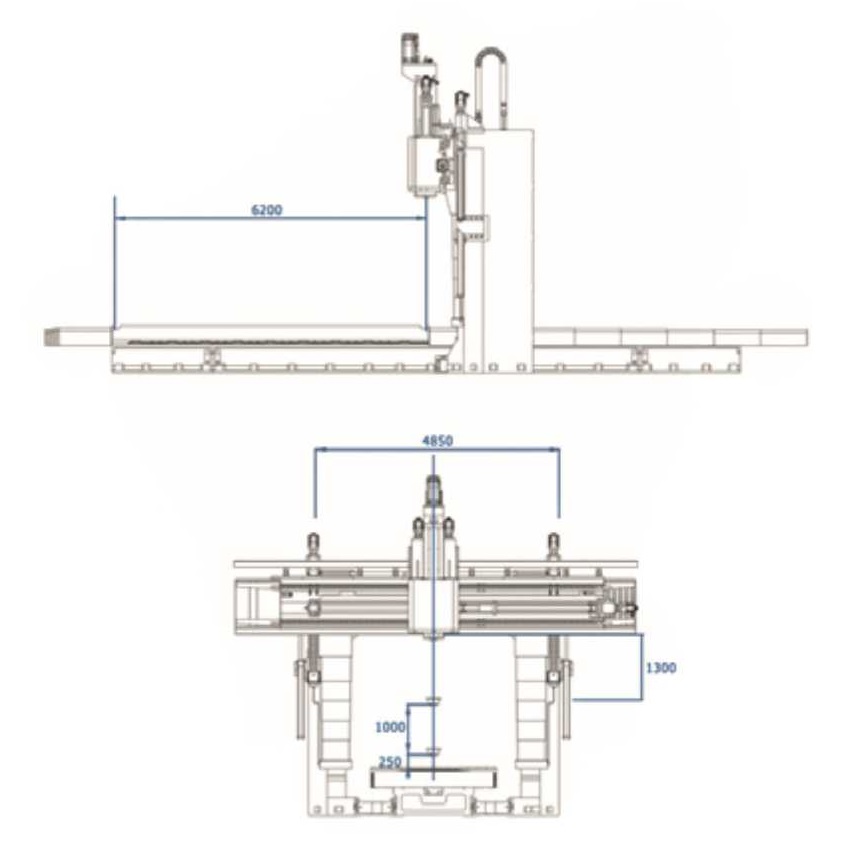

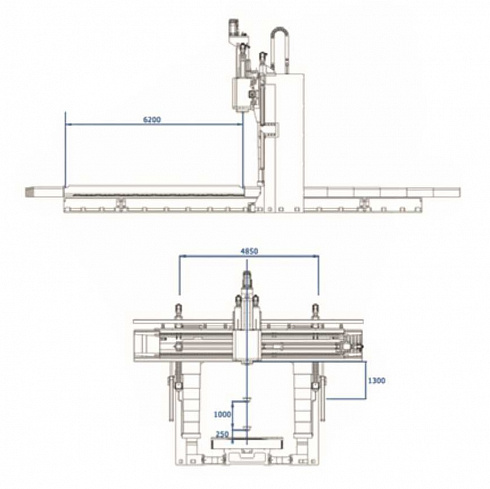

Конструкция шагающей балки с подвижным рабочим столом. Рабочий стол подвижен (ось X), шпиндель движется вдоль балки (ось Y), а ползун движется вверх и вниз (ось Z), балка движется вверх и вниз вдоль колонны (ось W).
Более высокая жесткость, лучшие динамические характеристики и точность. Фиксированная конструкция балки имеет хорошую жесткость, большую несущую способность шпинделя, что позволяет выдерживать большую интенсивность обработки. Простая конструкция с легкими движущимися частями облегчает контроль деформации при обработке. Короткое расстояние между балкой и верстаком для достижения большей стабильности, лучших динамических характеристик и точности.
Отлично подходит для тяжелой и жесткой обработки. Принятие прямоугольной двухстоечной портальной конструкции, которая имеет достаточную жесткость для нагрузки во всех направлениях и поворотах, обеспечивает высокую точность обработки на основе высокой прочности обработки. Седло оснащено 7 ползунками, что обеспечивает хорошие антисейсмические характеристики. Расстояние от центра шпинделя до направляющей поверхности оси Y короткое, и крутящий момент мал. Большое поперечное сечение балки и пролет направляющей. Направляющая оси Y использует импортную направляющую для тяжелых условий эксплуатации.
Балка с усиленной структурой жесткости, обладающая хорошей устойчивостью к изгибу и резке. Для балки принята структура интенсивного ребра жесткости, полученная с помощью анализа конечных элементов, она не легко деформируется и увеличивает жесткость.
Высокая скорость отклика достигается за счет двойного сервопривода по оси Z. Двойной сервопривод оси Z осуществляет движение в центре тяжести, обеспечивая баланс сил (F) с обеих сторон, устраняя крутящий момент, создаваемый во время движения. При ускорении достигается высокая скорость отклика и синхронизация, что обеспечивает стабильную точность обработки.
Высокопрочный шпиндельный узел. Разумное положение установки двигателя. Тепло, выделяющееся во время обработки, отводится вверх. Используется жесткая муфта. Более быстрый динамический отклик. Подшипник шпинделя повышенной прочности. Благодаря большему диаметру подшипника шпинделя конструкция шпинделя более стабильна. Охлаждение шпинделя. Уменьшить влияние нагрева обработки на точность шпинделя.
Система числового программного управления высшего класса с высокой стабильностью обработки. Принята система ЧПУ Siemens и Fanuc. С мощными функциями и полной передачей данных. Применяет модульную и открытую архитектуру с высокой масштабируемостью. Повышение гибкости и производительности станка.

	PGMB2560	PGMB2580	PGMB3060	PGMB3080	PGMB3100
Рабочий ход
Ось X, мм	6200	8200	6200	8200	10200
Ось Y, мм	3900		4400
Ось Z, мм	1200
Ось W, мм	1300
Расстояние от конца шпинделя до поверхности стола, мм	0-2350
Расстояние между столбцами, мм	3200		3700
Шпиндель
Тип	Механический
Номинальная мощность, кВт	22/30
Макс. скорость, об/мин	4500
Крутящий момент, Нм	1076/1469
Конус	BT50
Опора шпинделя, мм	400х400
Скорость подачи
Ускоренная подача по осям X/Y/Z/W, м/мин	15/10/3/10
Макс. скорость рабочей подачи по осям X/Y/Z/W, м/мин	6/6/6
Основные параметры
Размер рабочего стола, мм	2500х6000	2500х8000	3000х6000	3000х8000	3000х10000
Макс. нагрузка, т	30	40	30	40	45
Т-образный паз (ширина / расстояние / кол-во), мм	28/200/11		28/200/13
Габариты, мм	15600х8450х8000	19500х8450х8000	15600х9200х8000	19500х9200х8000	22750х9200х8000
Масса, кг	75	85	84	92	101
