2007900 ¥

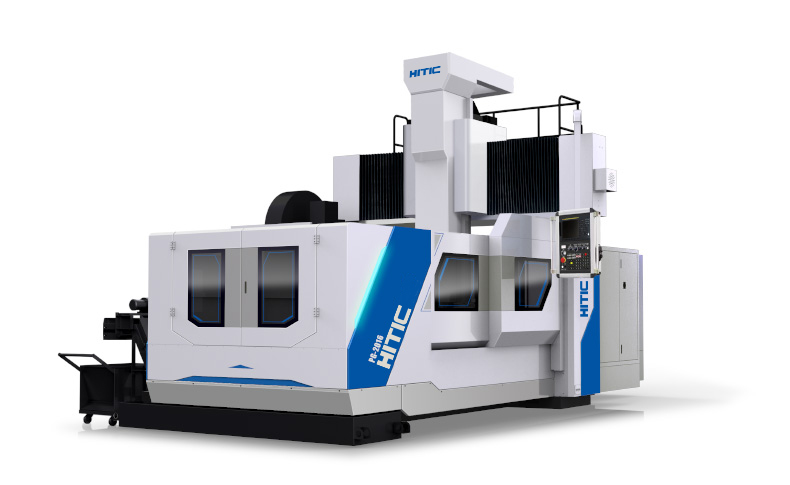

Описание
Конструкция оси Х.
Ось X использует ременную передачу для привода ШВП, вращения и привода рабочего стола. Для повышения точности ШВП осуществляют его предварительный натяг, т.е. гарантированно выбираются зазоры между гайкой и винтом ШВП, создается дополнительная нагрузка.
Конструкция оси Y.
Ось Y использует 55 высоконагруженные роликовые линейные направляющие, и ступенчатое расположение с большим интервалом, чтобы улучшить жесткость и стабильность.
Конструкция оси Z.
Привод по оси Z изготавливается путем прямого соединения двигателя и ШВП.
Система числового программного управления.
Система числового программного управления высшего класса с высокой стабильностью обработки:
- Система ЧПУ Fanuc;
- С мощными функциями и полной передачей данных;
- Использует модульную и открытую архитектуру с высокой масштабируемостью;
- Повышение гибкости и производительности станка.
Характеристики
| Наименование | Единица измерения | PG-2518 | |||
| Ось X | мм | 2 500 | |||
| Ход по осям | Ось Y | мм | 1 800 | ||
| Ось Z | мм | 1 000 | |||
| Расстояние от конца шпинделя до стола | мм | 150 - 1150 | |||
| Расстояние между колоннами | мм | 1 800 | |||
| Рабочий стол | Размер рабочего стола | мм | 1600 × 2500 | ||
| T-паз (ширина/расстояние) | мм | 22 / 180 | |||
| Макс. нагрузка на стол | тонн | 6,5 | |||
| Шпиндель | Mакс. скорость вращения | об/мин | 6 000 | ||
| Мощность главного двигателя | кВт | 15 / 18,5 | |||
| Выходной крутящий момент | Н-м | 143 / 236 | |||
| Tип | MAS 403 BT50 | ||||
| Оси | X | Y | Z | ||
| Максимальная скорость быстрого перемещения | м/мин | 15 | 15 | 12 | |
| Скорость подачи при резке | м/мин | 10 | 10 | 8 | |
| Скорость подачи | Точность позиционирования с помощью линейного энкодера | мм | 0.025 | 0.018 | 0.01 |
| Повторяемость с помощью линейного энкодера | мм | 0.022 | 0.015 | 0.008 | |
| Давление | Подача сжатого воздуха | МПа | 0.6 - 0.7 | ||
| Смазка | Смазка шариковых винтов | Автоматическое устройство для смазывания консистентной смазкой | |||
| Смазка линейных направляющих | Автоматическое устройство для смазывания консистентной смазкой | ||||
| Охлаждение | Способ охлаждения | Охлаждающая жидкость | |||
| Объем бака для охлаждающей жидкости | л | 500 | |||
| Необходимое давление для подачи ОЖ | МПа | 0.4 | |||
| Расход СОЖ | л/мин | 30 | |||
| Конвейер для стружки | Шнековый+цепной | ||||
| Защита | Защита станка | Защитный кожух для рабочей зоны | |||
| Защита линейных направляющих | Стальная пластина + гофрозащита | ||||
| Высота | мм | 4 000 | |||
| Ширина | мм | 3 900 | |||
| Габариты станка | Длина | мм | 7 300 | ||
| Вес | тонн | 21 | |||
| Мощность | кВА | 45 | |||
| Система ЧПУ | FANUC 0i MF PLUS | ||||
Комплектация
- Система ЧПУ FANUC 0i MF
- Шпиндель BT50
- Высокопроизводительный серводвигатели по осям X/Y/Z (FANUC)
- Устройство для автоматической подачи смазки
- Станина машины и основные компоненты представляют собой отливки из чугуна
- Защита рабочей зоны
- Внешнее охлаждение
- Oперационная панель
- MPG-маховичок
- Конвейер для стружки цепного типа
- Трехцветная сигнальная лампа (красный, желтый, зеленый)
- Рабочее освещение
- Кондиционер для электрического шкафа
- Масляное охлаждение для шпинделя
- Инструментальный магазин на 24 позиции
