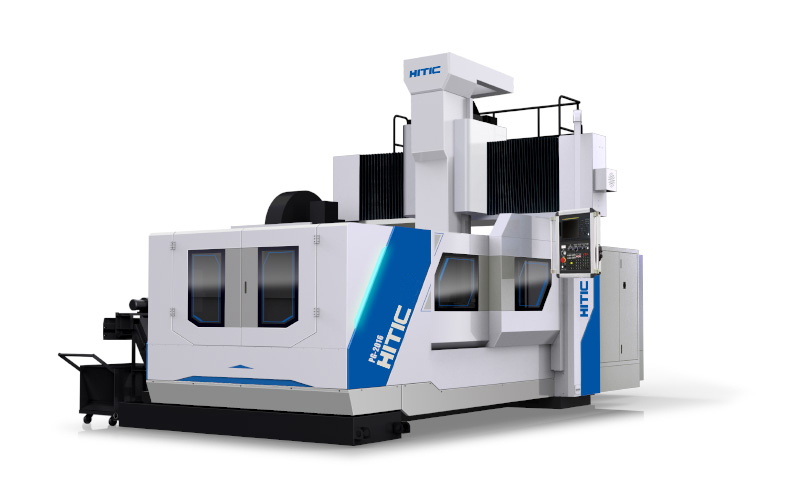

- Обрабатывающий центр обладает такими функциями, как сверление, растачивание, фрезерование, развальцовка, нарезание резьбы, линейная интерполяция, круговая интерполяция, спиральная интерполяция, одновременная трёхосевая обработка и т.д.
- Станина и рабочий стол изготовлены из прочного и высококачественного чугуна, отлиты в полимерном песке.
- Применяется в аэрокосмической, судостроительной, железнодорожной, энергетической, военной промышленности, тяжелом машиностроении, станкостроении, текстильном оборудовании, полиграфическом оборудовании, производстве пресс-форм и других отраслях промышленности.
- Станок является аналогом HISION.
Подробнее
|
онструкция оси Х. Ось X использует ременную передачу для привода ШВП, вращения и привода рабочего стола. Для повышения точности ШВП осуществляют его предварительный натяг, т.е. гарантированно выбираются зазоры между гайкой и винтом ШВП, создается дополнительная нагрузка. |
|
|
Конструкция оси Y. Ось Y использует 55 высоконагруженные роликовые линейные направляющие, и ступенчатое расположение с большим интервалом, чтобы улучшить жесткость и стабильность. |
|
|
Конструкция оси Z. Привод по оси Z изготавливается путем прямого соединения двигателя и ШВП. |
|
|
Система числового программного управления. Система числового программного управления высшего класса с высокой стабильностью обработки:
|
|
Характеристики
| PG-1614 | PG-2016 | PG-2518 | PG-3220 | |
| Рабочий ход | ||||
| Ось X, мм | 1600 | 2000 | 2500 | 3200 |
| Ось Y, мм | 1500 | 1650 | 1800 | 2000 |
| Ось Z, мм | 800 | 1000 | ||
| Расстояние от шпинделя до поверхности стола, мм | 150-950 | 250-1050 | 150-1150 | 260-1260 |
| Макс. высота заготовки, мм | 1030 | 1100 |
1300 |
|
| Расстояние между колоннами, мм | 1500 | 1660 | 1800 | 2000 |
| Шпиндель | ||||
| Тип |
Ременной |
|||
| Номинальная мощность, кВт | 15/18 | |||
| Крутящий момент, Нм | 143/236 | |||
| Макс. скорость, об/мин | 6000 | |||
| Конус | MAS 403 BT50 | |||
| Операционная система | FANUC | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 15/15/12 | |||
| Скорость резания по оси X/Y/Z, м/мин |
10/10/8 |
|||
|
Система смазки и охлаждения |
||||
| Система смазки | Автоматическая | |||
| Система охлаждения | Водяное | |||
| Точность позиционирования | ||||
| Точность позиционирования по оси X/Y/Z, мм | 0.016/0.014/0.01 | 0.02/0.015/0.01 | 0.025/0.018/0.01 | 0.03/0.02/0.012 |
| Точность повторного позиционирования по оси X/Y/Z, мм | 0.014/0.012/0.008 | 0.015/0.012/0.008 | 0.022/0.015/0.008 | 0.028/0.018/0.01 |
| Основные параметры | ||||
| Размер рабочего стола, мм | 1200х1700 | 1300х2000 | 1600х2500 | 1800х3000 |
| Макс. нагрузка, кг/м² | 2500 | 4000 | 6500 | 7000 |
| Т-образный паз (ширина / расстояние), мм | 7-22/170 | 9-22/180 | 9-22/180 | |
| Давление воздуха, кг/см² | 6 | |||
| Габариты, мм | 6800х2600х1900 | 6800х3000х2000 | 7300х3200х2100 | 8600х3400х2100 |
| Масса, кг | 13500 | 19000 | 21000 | 23000 |
