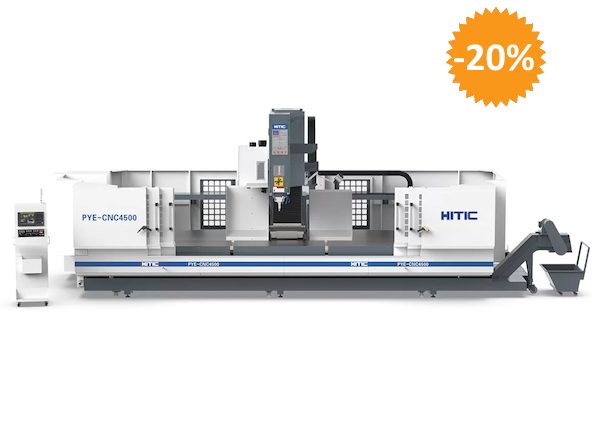

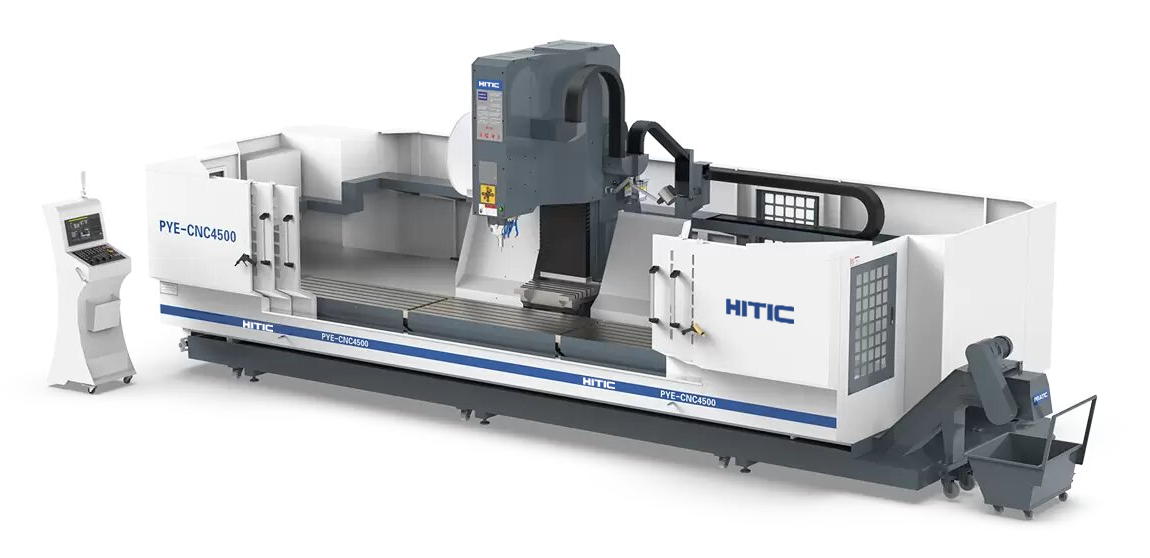

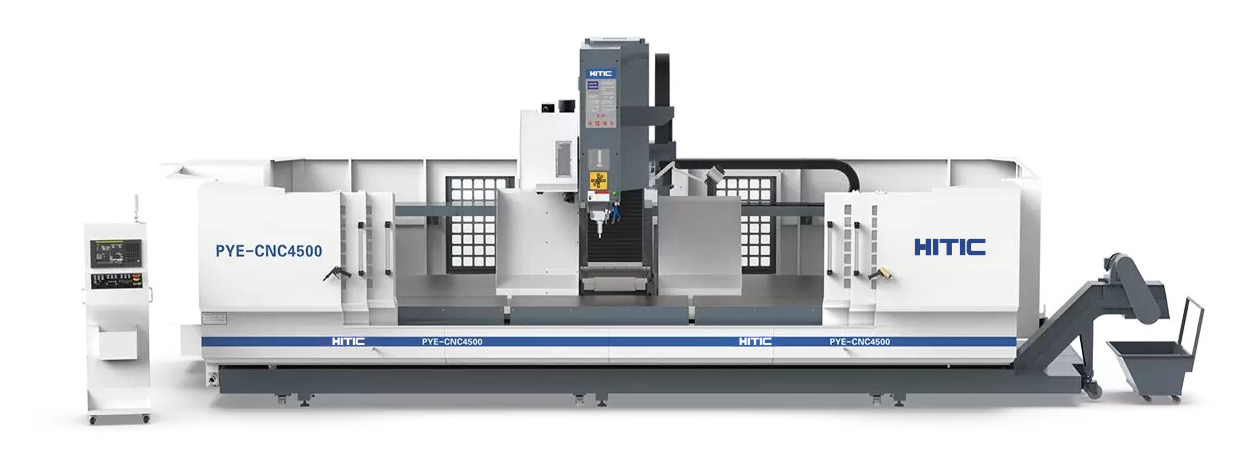

Высокопроизводительная надежная система шпинделей отвечает самым актуальным современным запросам по обработке широкого ряда металлических материалов.
Высокопроизводительный шпиндельный узел особенно эффективен, очень гибок и надежен и идеально подходит для универсального использования. Его высокая производительность обеспечивает исключительную характеристику крутящего момента, подходящую для целого ряда материалов. Стандартный шпиндель BT/SK/CAT 40 располагается симметрично вокруг оси шпинделя, обеспечивает большую устойчивость и баланс инструмента при высоких скоростях. Высокий уровень статической жесткости обеспечивает точность обработки.
Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью.
Станина станка изготовлена с применением чугунной отливки и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног.
Система цифрового управления Siemens и Fanuc с высокой производственной стабильностью.
Мощная всемирно известная система цифрового управления, опережающая промышленную технологию шины локального управления Ethernet, полнофункциональная система передачи данных увеличивает синергический эффект внутри инструментов автоматической системы. Система адоптирована к модульному дизайну и дизайну открытой архитектуры с высокой масштабируемостью, обеспечивает автоматические системные порты, которые повышают гибкость и производительность инструментов станка.
Усиленная конструкция подвижной колонны обеспечивает более высокую жесткость и более высокую точность.
Усиленная конструкция подвижной колонны вместе с увеличенной поверхностью контакта рельса и ползуна снижает деформацию оси X и обеспечивает высокую жесткость и точность обработки станка.
Высокопроизводительный шпиндельный узел особенно эффективен, очень гибок и надежен и идеально подходит для универсального использования. Его высокая производительность обеспечивает исключительную характеристику крутящего момента, подходящую для целого ряда материалов. Стандартный шпиндель BT/SK/CAT 40 располагается симметрично вокруг оси шпинделя, обеспечивает большую устойчивость и баланс инструмента при высоких скоростях. Высокий уровень статической жесткости обеспечивает точность обработки.
Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью.
Станина станка изготовлена с применением чугунной отливки и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног.
Система цифрового управления Siemens и Fanuc с высокой производственной стабильностью.
Мощная всемирно известная система цифрового управления, опережающая промышленную технологию шины локального управления Ethernet, полнофункциональная система передачи данных увеличивает синергический эффект внутри инструментов автоматической системы. Система адоптирована к модульному дизайну и дизайну открытой архитектуры с высокой масштабируемостью, обеспечивает автоматические системные порты, которые повышают гибкость и производительность инструментов станка.
Усиленная конструкция подвижной колонны обеспечивает более высокую жесткость и более высокую точность.
Усиленная конструкция подвижной колонны вместе с увеличенной поверхностью контакта рельса и ползуна снижает деформацию оси X и обеспечивает высокую жесткость и точность обработки станка.
Характеристики
| Ед.изм | PYE-CNC2500B | |||||

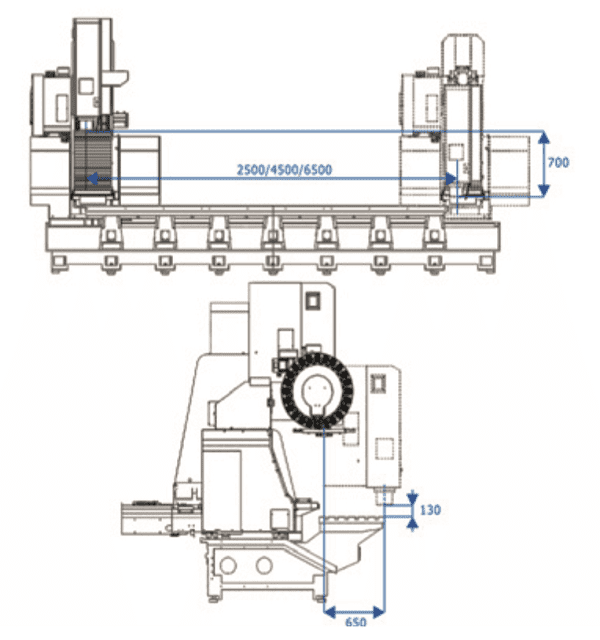

| Перемещения | X ось | мм | 2 500 | |||
| Y ось | мм | 650 | ||||
| Z ось | мм | 700 | ||||
| Рабочий стол | Размеры | мм | 2 500 × 650 | |||
| Грузоподъемность | кг/м2 | 1 000 | ||||
| Количество/ширина Т-пазов | мм | 6/18 | ||||
| Расстояние между Т-пазами | мм | 100 | ||||
| Шпиндель | Макс. скорость | Об/мин | 8 000 | |||
| Тип привода | Ременной | |||||
| Конус | BT50 | |||||
| Тип установки | вертикальный | |||||
| Подачи | Оси | X | Y | Z | ||
| Ускоренная | м/мин | 60 | 36 | 36 | ||
| Диапазон рабочей подачи | мм/мин | 1~15000 | 1~15000 | 1~15000 | ||
| Точность позиционирования | мм | 0.03 | 0.015 | 0.015 | ||
| Точность повторного позиционирования | мм | ±0.01/500 | ±0.01/300 | ±0.01/300 | ||
| Привод | Сервопривод по осям | Мощность | кВт | 6 | 3 | 3 |
| Крутящий м. | Нм | 130 | 45 | 90 | ||
| Скорость вращения | Об/мин | 3 000 | 3 000 | 2 000 | ||
| Сервопривод шпинделя | Мощность(S1/S6) | кВт | 15 / 18,5 | |||
| Крутящий момент(S1/S6) | Нм | 143 / 236 | ||||
| Скорость вращения | Об/мин | 8 000 | ||||
| Инструментальный магазин | Тип | Дисковый | ||||
| Конус | BT40 | |||||
| Вместимость | шт | 24 | ||||
| Макс. диаметр/длина/вес по занятых соседних гнездах | мм/кг | Φ110 / 300 / 8 | ||||
| Макс. диаметр при свободных соседних гнездах | мм | Φ220 | ||||
| Время смены инструмента | сек | 2 | ||||
| Требования к питанию | Трансформатор | КВа | 35 | |||
| Давление воздуха | МПа | 0.6-0.9 | ||||
| Система смазки | Шарико-винтовая пара | автоматическая | ||||
| Линейные направляющие | автоматическая | |||||
| Охлаждение | Тип системы | Водоструйная система внешнего охлаждения | ||||
| Мощность привода | кВт | 0.75 | ||||
| Детали защиты | Защита рабочей зоны | закрытая кабинетная защита | ||||
| Защита направляющих | Телескопическая защита | |||||
| Габаритные размеры | Высота | мм | 3 100 | |||
| Ширина | мм | 3 100 | ||||
| Длина | мм | 5 600 + 1 400 | ||||
| Вес | кг | 12 000 | ||||
| Электропитание | 3Φ, 380В, 50Гц | |||||
| Температура | C° | 5-40° | ||||
| Влажность | % | 30-75 | ||||
| Вибрация | <0.5G | |||||
Комплектация
- Система ЧПУ FANUC 0i MF
- Высокопрочный механический шпиндель
- Сервомотор шпинделя
- Высокопроизводительный серводвигатель по осям X/ Y/Z
- Система автоматической подачи смазки
- Станок и основные компоненты: литье HT250
- Полузакрытый защитный кожух рабочей зоны
- Система охлаждения
- Передвижной блок управления
- Маховик
- LAN-порт
- Трансформатор 35 кВт
- Дисковый инструментальный магазин BT50-24T
- Цепной пластинчатый конвейер
- Трехцветная лампа индикации
- Рабочее освещение машины
- Пневматический пистолет/водяной пистолет для чистки
- Кондиционер электрического шкафа
- Масляное охлаждение шпинделя
- Система подачи СОЖ через шпиндель 20 бар
