Высокопроизводительная надежная система шпинделей отвечает самым актуальным современным запросам по обработке широкого ряда металлических материалов. Высокопроизводительный шпиндельный узел особенно эффективен, очень гибок и надежен и идеально подходит для универсального использования. Его высокая производительность обеспечивает исключительную характеристику крутящего момента, подходящую для целого ряда материалов. Стандартный шпиндель BT/SK/CAT 40 располагается симметрично вокруг оси шпинделя, обеспечивает большую устойчивость и баланс инструмента при высоких скоростях. Высокий уровень статической жесткости обеспечивает точность обработки. |
|
|
Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью. Станина станка изготовлена с применением чугунной отливки и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног. |
|
|
Система цифрового управления Siemens и Fanuc с высокой производственной стабильностью. Мощная всемирно известная система цифрового управления, опережающая промышленную технологию шины локального управления Ethernet, полнофункциональная система передачи данных увеличивает синергический эффект внутри инструментов автоматической системы. Система адоптирована к модульному дизайну и дизайну открытой архитектуры с высокой масштабируемостью, обеспечивает автоматические системные порты, которые повышают гибкость и производительность инструментов станка. |
|
|
Усиленная конструкция подвижной колонны обеспечивает более высокую жесткость и более высокую точность. Усиленная конструкция подвижной колонны вместе с увеличенной поверхностью контакта рельса и ползуна снижает деформацию оси X и обеспечивает высокую жесткость и точность обработки станка. |
|
|
Инструментальный магазин перемещается вместе с процессом обработки. Это сокращает время работы всухую во время смены инструмента в сочетании с функцией подготовки инструмента, значительно повышает скорость смены инструмента, время смены инструмента занимает всего 2 секунды, что действительно обеспечивает высокую производительность. |
|
Подробнее
|
Высокопроизводительная надежная система шпинделей отвечает самым актуальным современным запросам по обработке широкого ряда металлических материалов. Высокопроизводительный шпиндельный узел особенно эффективен, очень гибок и надежен и идеально подходит для универсального использования. Его высокая производительность обеспечивает исключительную характеристику крутящего момента, подходящую для целого ряда материалов. Стандартный шпиндель BT/SK/CAT 40 располагается симметрично вокруг оси шпинделя, обеспечивает большую устойчивость и баланс инструмента при высоких скоростях. Высокий уровень статической жесткости обеспечивает точность обработки. |
|
|
Станина станка из чугуна обладает хорошей амортизацией и высокой устойчивостью. Станина станка изготовлена с применением чугунной отливки и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног. |
|
|
Система цифрового управления Siemens и Fanuc с высокой производственной стабильностью. Мощная всемирно известная система цифрового управления, опережающая промышленную технологию шины локального управления Ethernet, полнофункциональная система передачи данных увеличивает синергический эффект внутри инструментов автоматической системы. Система адоптирована к модульному дизайну и дизайну открытой архитектуры с высокой масштабируемостью, обеспечивает автоматические системные порты, которые повышают гибкость и производительность инструментов станка. |
|
|
Усиленная конструкция подвижной колонны обеспечивает более высокую жесткость и более высокую точность. Усиленная конструкция подвижной колонны вместе с увеличенной поверхностью контакта рельса и ползуна снижает деформацию оси X и обеспечивает высокую жесткость и точность обработки станка. |
|
|
Инструментальный магазин перемещается вместе с процессом обработки. Это сокращает время работы всухую во время смены инструмента в сочетании с функцией подготовки инструмента, значительно повышает скорость смены инструмента, время смены инструмента занимает всего 2 секунды, что действительно обеспечивает высокую производительность. |
|
Характеристики
| PYC-CNC2500 | PYC-CNC4500 | PYC-CNC6500 | PYC-CNC8500 | |

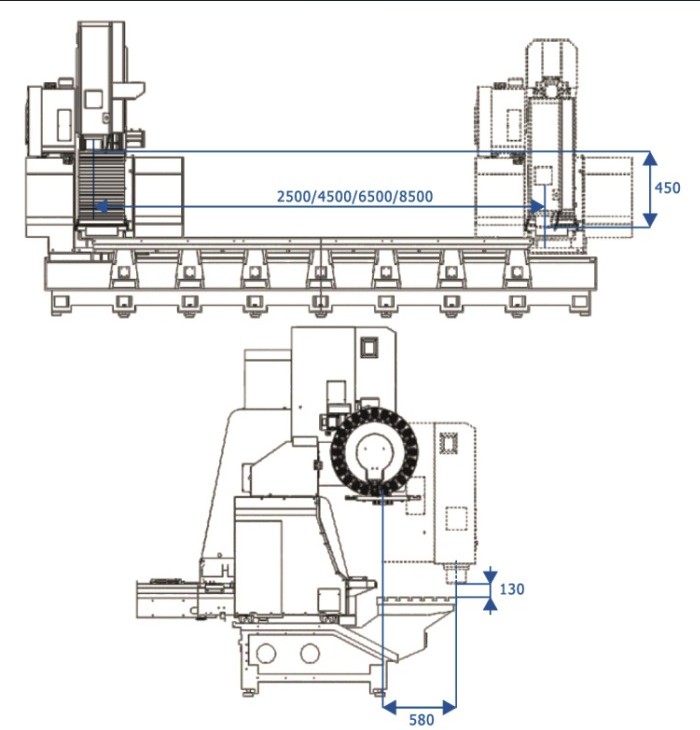

| Рабочий ход | ||||
| Ось X, мм | 2500 | 4500 | 6500 | 8500 |
| Ось Y, мм | 580 | 580 | 580 | 580 |
| Ось Z, мм | 700 | 700 | 700 | 700 |
| Расстояние от шпинделя до поверхности стола, мм | 130-580 | 130-580 | 130-580 | 130-580 |
| Шпиндель | ||||
| Тип |
Механический |
|||
| Номинальная мощность, кВт | 13/11 | |||
| Макс. скорость, об/мин | 10000 | |||
| Конус | BT/SK/CAT40 | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 60/28/28 | |||
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |||
|
Инструментальный магазин |
||||
| Тип | Дисковый | |||
| Вместимость | 24 | |||
| Время смены инструмента, сек | 2 | |||
| Основные параметры | ||||
| Размер рабочего стола, мм | 2500х650 | 4510х650 | 6520х650 | 8530х650 |
| Макс. нагрузка, кг/м² | 1500 | |||
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 6/18/100 | |||
| Габариты, мм | 6900х3100х3100 | 8900х3100х3100 | 10900х3100х3100 | 13400х3100х3100 |
| Масса, кг | 12000 | 13500 | 17000 | 19000 |
