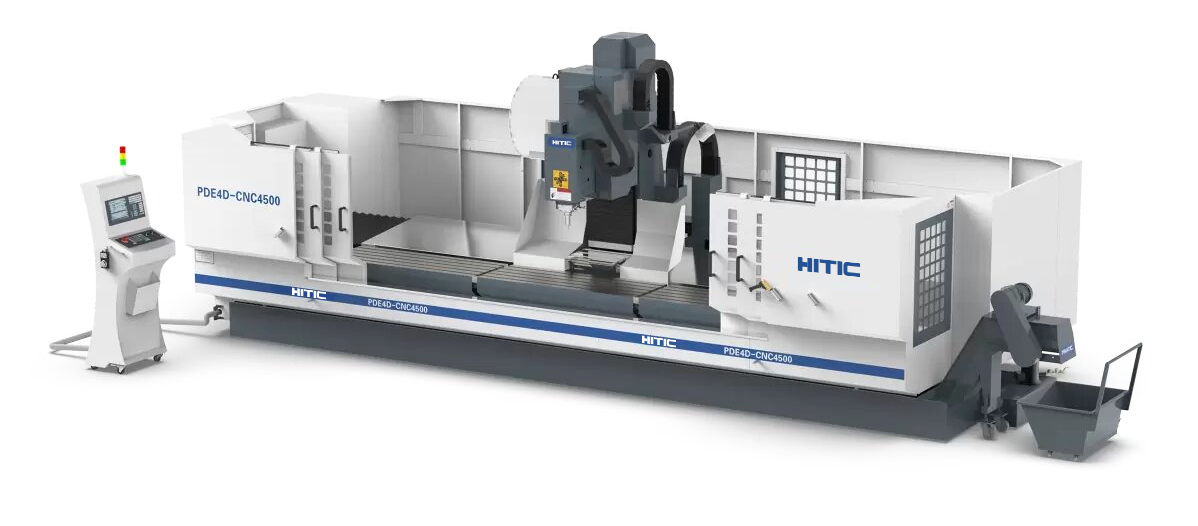

С вращением B-Aixs в пределах ± 90°, чтобы удовлетворить широкий диапазон обработки.
Обработка по 4-й оси отличается от традиционного способа добавления поворотного стола, но рассчитана на вращение оси В в пределах ±90°, позволяет изготавливать более сложные детали, достигает труднообрабатываемых мест, повышает эффективность обработки. производства и упрощает работу оператора.
Высокоточная и высокоскоростная моторизованная шпиндельная система.
Высокопроизводительная и надежная система мотор-шпинделя особенно высокоточная и высокоскоростная, макс. Скорость 18 000 об/мин в сочетании с 4-осевым рычажным механизмом позволяет пользователям наслаждаться по-настоящему гибким и в то же время динамичным управлением машиной.
Чугунная станина с высокой способностью поглощать удары и высокой физической стабильностью.
Станина станка из чугуна проходит совершенный процесс термообработки для устранения остаточных напряжений, а достаточное количество армирующих пластин и три ряда опорных ножек обеспечивают гравитационную жесткость.
Система числового программного управления высшего класса с высокой стабильностью обработки.
Обработка по 4-й оси отличается от традиционного способа добавления поворотного стола, но рассчитана на вращение оси В в пределах ±90°, позволяет изготавливать более сложные детали, достигает труднообрабатываемых мест, повышает эффективность обработки. производства и упрощает работу оператора.
Высокоточная и высокоскоростная моторизованная шпиндельная система.
Высокопроизводительная и надежная система мотор-шпинделя особенно высокоточная и высокоскоростная, макс. Скорость 18 000 об/мин в сочетании с 4-осевым рычажным механизмом позволяет пользователям наслаждаться по-настоящему гибким и в то же время динамичным управлением машиной.
Чугунная станина с высокой способностью поглощать удары и высокой физической стабильностью.
Станина станка из чугуна проходит совершенный процесс термообработки для устранения остаточных напряжений, а достаточное количество армирующих пластин и три ряда опорных ножек обеспечивают гравитационную жесткость.
Система числового программного управления высшего класса с высокой стабильностью обработки.
- Внедрена система ЧПУ Siemens и Fanuc.
- С мощными функциями и полной передачей данных.
- Использует модульную и открытую архитектуру с высокой масштабируемостью.
- Повышение гибкости и производительности станка.

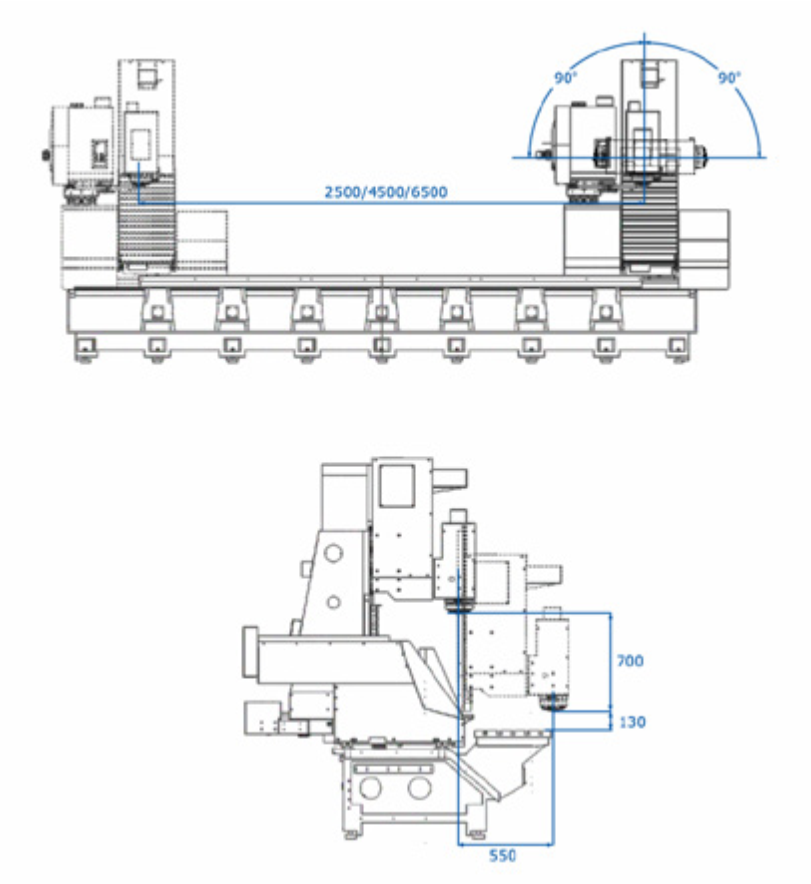

Характеристики
| Наименование | Ед. | PDE4D-CNC4500 | ||||
| Перемещение | Ход по оси X | мм | 4 500 | |||
| Ход по оси Y | мм | 500 | ||||
| Ход по оси Z | мм | 700 | ||||
| Расстояние от конца шпинделя до поверхности рабочего стола | мм | 130 - 830 | ||||
| Рабочий стол | Размер рабочего стола (длина× ширина) | мм | 4 500 × 550 | |||
| Т-паз (ширина х расстояние) | мм | 18 х 100 | ||||
| Нагрузка на стол | кг/м3 | 1 000 | ||||
| Шпиндель | Максимальная скорость | об/мин | 18 000 | |||
| Мощность | кВт | 16 / 18,5 (S1/S6) | ||||
| Крутящий момент шпинделя | Н-м | 30 / 38 (S1/S6) | ||||
| Конус шпинделя | BBT40 | |||||
| Ось B | Минимальный шаг оси B | ° | 0.001° | |||
| Угол поворота | ° | ±90° | ||||
| Подача | Оси | X | Y | Z | ||
| Скорость быстрой подачи | м/мин | 55 | 36 | 28 | ||
| Скорость подачи при резке | мм/мин | 1~15000 | 1~15000 | 1~15000 | ||
| Точность позиционирования | мм | 0.03 | 0.015 | 0.015 | ||
| Повторяемость | мм | ±0.01/500 | ±0.01/300 | ±0.01/300 | ||
| Питание | Источник питания | В/ Гц | 380В / 50Гц | |||
| Подача сжатого воздуха | МПа | 0.6 -0.9 | ||||
| Смазка | Смазка ШВП | Автоматическое устройство для масляной смазки направляющих | ||||
| Смазка направляющих | ||||||
| Магазин инструментов | Тип магазинного инструмента | Цепной | ||||
| Тип хвостовика инструмента | BT-40 | |||||
| Количество инструментов | Шт. | 24 | ||||
| Максимальные размеры инструмента - диаметр/длина/вес | мм / кг | Φ75 / 300 / 8 | ||||
| Максимальный диаметр без смежного инструмента | мм | Φ150 | ||||
| Время смены инструмента (от инструмента к инструменту) | Сек. | 2 | ||||
| Охлаждение | Охлаждение заготовки | Водяная система охлаждения | ||||
| Устройство удаления стружки | Ленточный стружкоуборочный конвейер | |||||
| Мощность конвейера | Транспортер | кВт | 0,75 | |||
| Защита | Защита станка | Кабинетная защита без верхней крышки | ||||
| Защита направляющих по оси X | Гофрозащита | |||||
| Защита направляющих по оси Y | Гофрозащита | |||||
| Размер станка | Высота х ширина х длина | мм | 3 200 х 3 400 х 7 500 + 1 100 | |||
| Температура рабочей среды для общего веса (средняя температура в пределах 24 часов не должна превышать 35℃) | ℃ | 5～40 | ||||
| Относительная влажность рабочей среды | % | 30-75 | ||||
| *Интенсивность вибрации | ≤0,5G | |||||
| Держать вдали от пыльной, агрессивной среды/органических газов | ||||||
| Сопротивление заземления <10 Ом (заземлено отдельно, не подключено последовательно) | ||||||

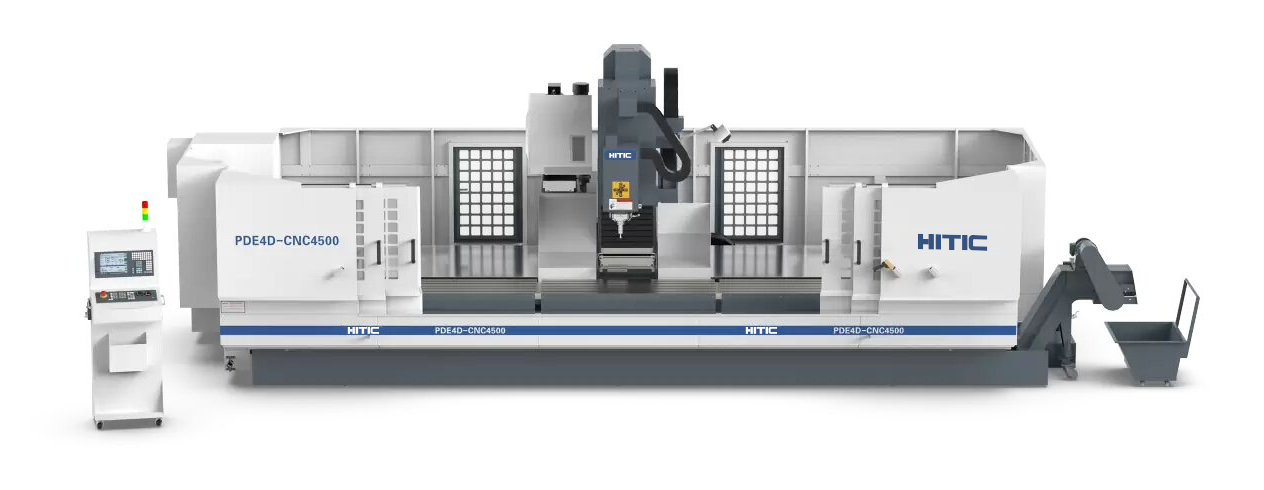

Комплектация
- Система ЧПУ FANUC 0I MF PLUS
Специализированный контроллер ЧПУ (двойная система ЧПУ, одноканальный режим, 2 шкафа управления) - Высокоточный электрошпиндель
- Высокопроизводительный серводвигатель осей X/Y/Z
- Централизованная автоматическая система смазки линейных направляющих
- Литая станина из высококачественного чугуна HT 250
- Кабинетная защита без верхней крышки
- Масляное охлаждение шпинделя (две помпы)
- Передвижная стойка управления
- MPG маховичок
- LAN порт
- Трансформатор 50 кВА
- BBT40 инструментальный магазин на 24 позиции
- Ленточный стружкоуборочный конвейер
- Трехцветная лампа
- Освещение рабочей зоны
- Пневмопистолет + пистолет СОЖ
- Кондиционер электрического шкафа
- Чиллер жидкостного охлаждения шпинделя
