Усовершенствованная одновременная обработка по 5 осям для удовлетворения потребностей в обработке под разными углами и в нескольких направлениях. Мощная 5-осевая обработка предназначена для многогранной обработки специальной формы, она обеспечивает непрерывное вращение по оси B ± 185 ° и непрерывное вращение по оси C ± 320 °, чтобы выполнять работу на верхней стороне и на всех боковых сторонах профиля.
|
|
|
Высокопроизводительный и высокоскоростной электрошпиндель позволяет обрабатывать тяжелые детали. Высокоскоростной электрошпиндель 24000 об/мин со стабильной динамической балансировкой, оснащенный державкой HSK-A63, позволяет выполнять даже тяжелые операции обработки с оптимальными результатами с точки зрения точности. |
|
|
Система цифрового управления Siemens и Fanuc с высокой производственной стабильностью. Мощная всемирно известная система цифрового управления, опережающая промышленную технологию шины локального управления Ethernet, полнофункциональная система передачи данных увеличивает синергический эффект внутри инструментов автоматической системы. Система адоптирована к модульному дизайну и дизайну открытой архитектуры с высокой масштабируемостью, обеспечивает автоматические системные порты, которые повышают гибкость и производительность инструментов станка. |
|
|
Чугунная станина с высокой способностью поглощать удары и высокой физической стабильностью. Рабочий стол и станина изготовлены из литого чугуна, проходят идеальную термообработку для устранения остаточных напряжений, с достаточным количеством усиливающих пластин и тремя рядами опорных ножек для обеспечения гравитационной жесткости. |
|
|
Двухплечевая подвижная конструкция колонны обеспечивает высокую жесткость и точность. Усиленная двухплечевая конструкция колонны распределяет дополнительное механическое усилие от портала шпинделя, обеспечивая исключительную стабильность всего станка, уменьшая влияние вибрации, когда станок работает на высокой скорости. |
|
Подробнее
|
Усовершенствованная одновременная обработка по 5 осям для удовлетворения потребностей в обработке под разными углами и в нескольких направлениях. Мощная 5-осевая обработка предназначена для многогранной обработки специальной формы, она обеспечивает непрерывное вращение по оси B ± 185 ° и непрерывное вращение по оси C ± 320 °, чтобы выполнять работу на верхней стороне и на всех боковых сторонах профиля.
|
|
|
Высокопроизводительный и высокоскоростной электрошпиндель позволяет обрабатывать тяжелые детали. Высокоскоростной электрошпиндель 24000 об/мин со стабильной динамической балансировкой, оснащенный державкой HSK-A63, позволяет выполнять даже тяжелые операции обработки с оптимальными результатами с точки зрения точности. |
|
|
Система цифрового управления Siemens и Fanuc с высокой производственной стабильностью. Мощная всемирно известная система цифрового управления, опережающая промышленную технологию шины локального управления Ethernet, полнофункциональная система передачи данных увеличивает синергический эффект внутри инструментов автоматической системы. Система адоптирована к модульному дизайну и дизайну открытой архитектуры с высокой масштабируемостью, обеспечивает автоматические системные порты, которые повышают гибкость и производительность инструментов станка. |
|
|
Чугунная станина с высокой способностью поглощать удары и высокой физической стабильностью. Рабочий стол и станина изготовлены из литого чугуна, проходят идеальную термообработку для устранения остаточных напряжений, с достаточным количеством усиливающих пластин и тремя рядами опорных ножек для обеспечения гравитационной жесткости. |
|
|
Двухплечевая подвижная конструкция колонны обеспечивает высокую жесткость и точность. Усиленная двухплечевая конструкция колонны распределяет дополнительное механическое усилие от портала шпинделя, обеспечивая исключительную стабильность всего станка, уменьшая влияние вибрации, когда станок работает на высокой скорости. |
|

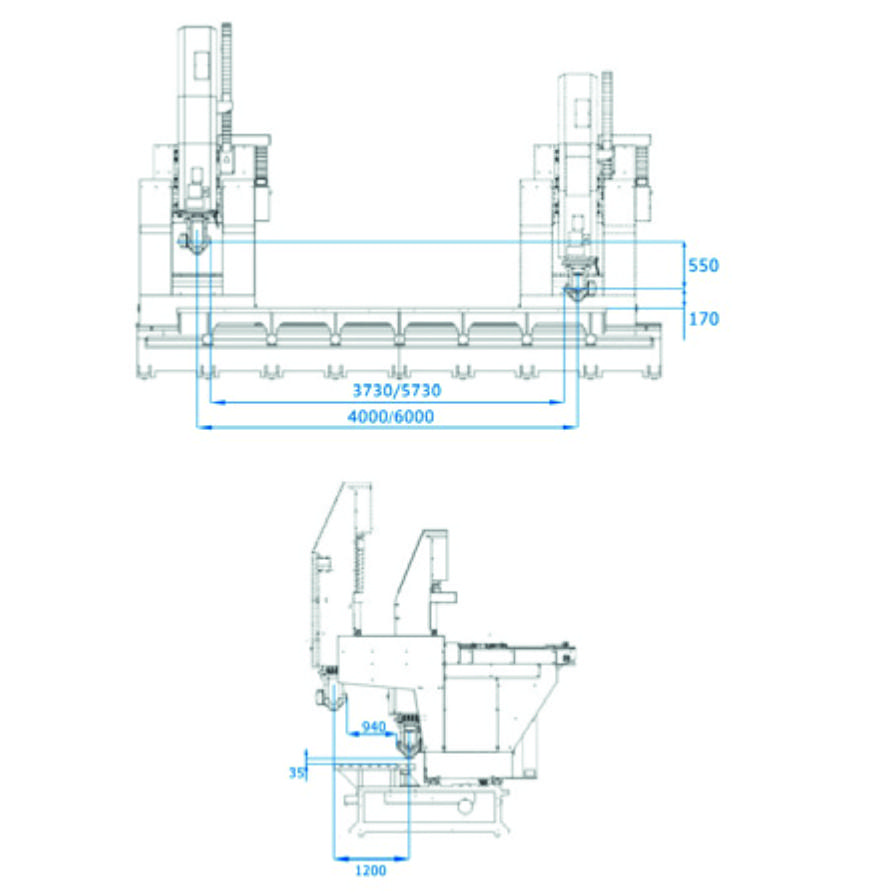

Характеристики
| PCD5D-CNC4012 | PCD5D-CNC6012 | |
| Рабочий ход | ||
| Ось X, мм | 4000 | 6000 |
| Ось Y, мм | 1200 (3-axis)/900 (4-axis) | |
| Ось Z, мм | 500 | |
| Ось B, ° | ±185 | |
| Ось C, ° | ±320 | |
| Шпиндель | ||
| Тип | Моторизованный | |
| Номинальная мощность, кВт | 20/22.3 | |
| Макс. скорость, об/мин | 24000 | |
| Конус | HSK-A63 | |
| Скорость подачи | ||
| Ускоренная подача по осям X/Y/Z, м/мин | 40/30/20 | |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |
| Инструментальный магазин | ||
| Тип | Зонтичный | |
| Вместимость | 20 | |
| Время смены инструмента, сек | 6 | |
| Основные параметры | ||
| Размер рабочего стола, мм | 4000x1200 | 6000x1200 |
| Макс. нагрузка, кг/м² | 3800 | |
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 6/18/200 | |
| Габариты, мм | 9300х3500х3600 | 11300х3500х3600 |
| Масса, кг | 22000 | 24000 |
