- В модели PA используется конструкция с разноуровневой станиной для защиты от разбрызгивания воды наружу, а также для эффективной защиты важных узлов, таких как направляющие и винты, что увеличивает срок службы и надежность оборудования.；
- Возможность оснащения модели 2500 ШВП на оси X, что обеспечивает более высокую точность и высокую скорость обработки до 50 м/мин, отличные динамические характеристики и более высокое ускорение.；
- Высокая станина с большим скосом, для удобства при очистке и удалении стружки.；
- Широко используется при обработке профильных деталей, таких как электронные приборы, фурнитура на заказ, алюминиевые рамы и т.д.
Подробнее
|
Конструкция с разноуровневой станиной для защиты важных деталей В модели PA используется конструкция с разноуровневой станиной для защиты от разбрызгивания воды наружу, а также для эффективной защиты важных узлов, таких как направляющие и винты, что увеличивает срок службы и надежность оборудования. |
|
|
Винтовой привод для высокоточной обработки Возможность оснащения модели 2500 ШВП на оси X, что обеспечивает более высокую точность и высокую скорость обработки до 50 м/мин, отличные динамические характеристики и более высокое ускорение. |
|
|
Большой скос для удаления стружки. Нижняя часть станины имеет большой наклон, что ускоряет попадание стружки в приемный резервуар. Повышает эффективность удаления и предотвращает влияние накопления стружки на точность обработки. |
|
Система числового программного управления высшего класса с высокой стабильностью обработки.
|
|
Характеристики

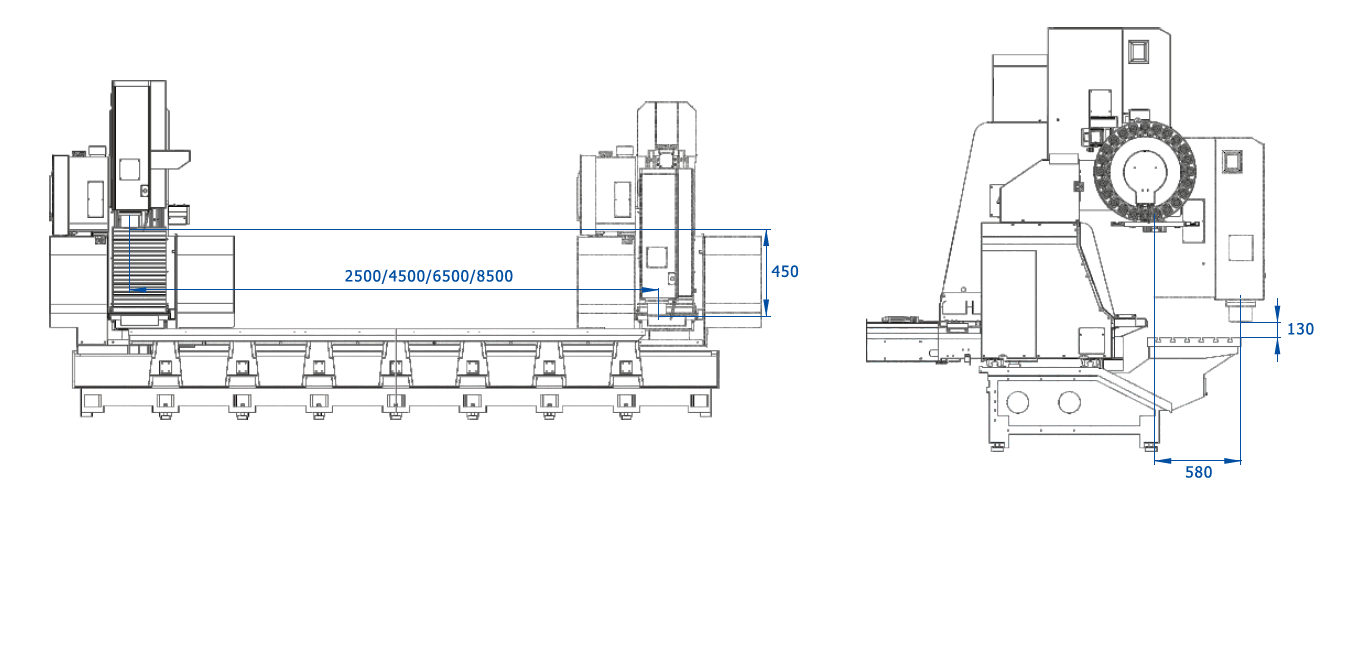

| Ход | PA2500S | PA4900S | PA6900S |
| Ход по оси X, мм | 2500 | 4900 | 6900 |
| Ход по оси Y, мм | 400 | 400 | 400 |
| Ход по оси Z, мм | 400 | 400 | 400 |
| Шпиндель | |||
| Скорость шпинделя, об/мин. | 12000 | ||
| Конус шпинделя | BT30/SK30/CAT30 | ||
| Магазин инструментов | |||
| Тип | Револьверный | ||
| Вместимость, шт. | 16/21 | ||
| Время смены инструмента, сек | 3 | ||
| Скорость перемещения | |||
| Перемещение по оси X, м/мин | 50 | ||
| Перемещение по оси Y, м/мин | 36 | ||
| Перемещение по оси Z, м/мин | 36 | ||
| Скорость резания по оси X/Y/Z, мм/мин | 15000 | ||
| Операционная система | FANUC или Siemens | ||
| Мощность шпинделя, кВт | 5.5/11 или 7.5/16.2 | ||
| Приводной двигатель по оси X, кВт | 3.0 или 3.5 | ||
| Приводной двигатель по оси Y, кВт | 3.0 или 3.5 | ||
| Приводной двигатель по оси Z, кВт | 3.0 или 3.5 | ||
| Система смазки и охлаждения | |||
| Система смазки | Автоматическая смазка | ||
| Система охлаждения | Водяное охлаждение | ||
| Точность | |||
| Точность позиционирования по оси X, мм | 0.02 (0.01 с оптической линейкой) | ||
| Точность позиционирования по оси Y/Z, мм | 0.015 | ||
| Точность повторного позиционирования, мм | 0.01 | ||
| Основные параметры | |||
| Требуемое давление воздуха, кг/см2 | 6 | ||
| Высота, мм | 2800 | 2800 | 2800 |
| Занимаемая площадь, мм | 4100х3500 | 6650х3500 | 8750х3500 |
| Вес, кг | 6000 | 7500 | 9000 |
