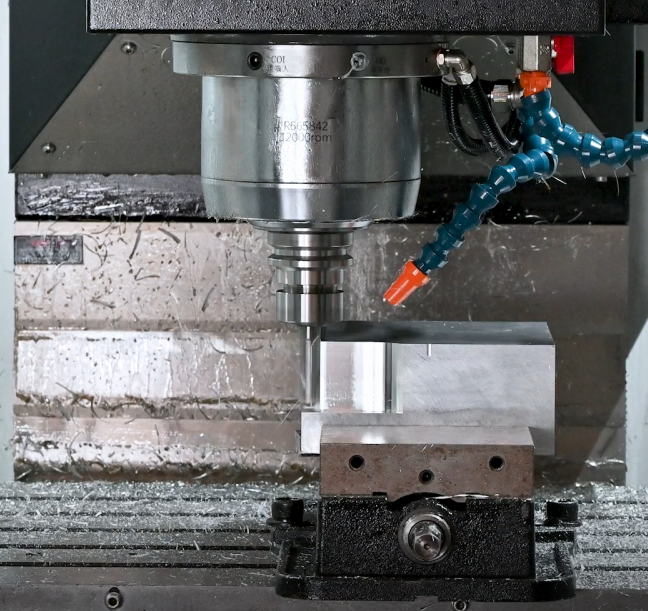

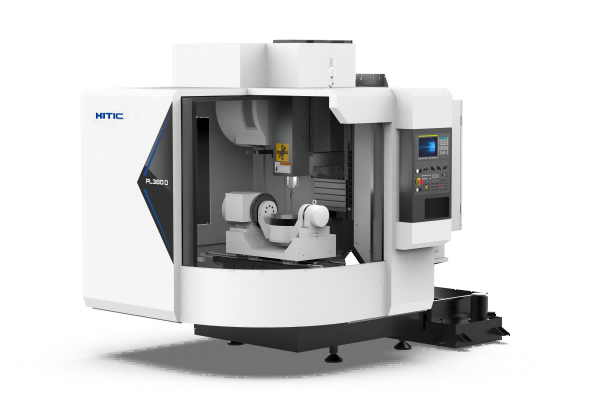

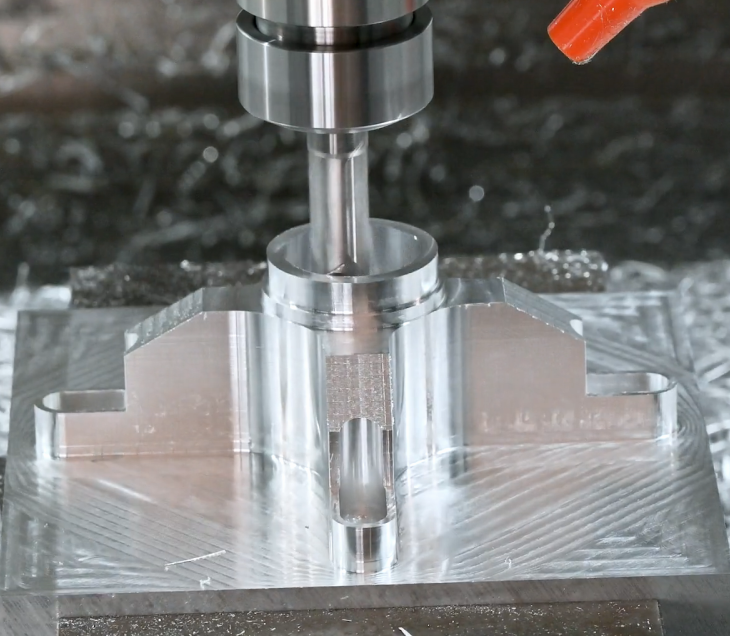

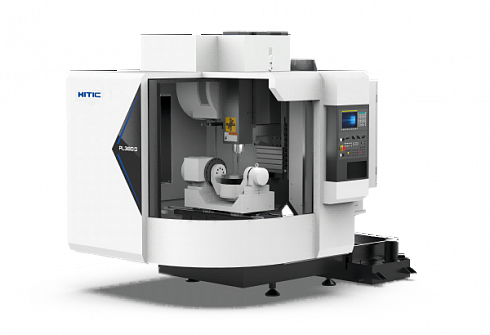

Описание
Используется для обработки металлических деталей из алюминия, стали, меди. Применяется при производстве автомобильной, аэрокосмической, медицинской техники, штампов и пресс-форм, компонентов машин и т. д.
Превосходные результаты обработки благодаря современной системе ЧПУ. Высокая скорость и высокая точность благодаря динамическим сервоприводам по осям X/Y/Z и встроенного наклонно-поворотного стола с осями А/С.
-
Интегрированная конструкция станины и наклонно-поворотного стола делает станок легче и обеспечивает отличные характеристики разгона и торможения; в то же время снижается совокупная потеря точности при переустановках, уменьшается степень деформации и повышается стабильность обработки.
-
Особенно подходит для обработки сложных структурных конструкций небольших пресс-форм, автозапчастей промышленного оборудования и других связанных с ними сложных деталей.
Характеристики
| Ед.изм | PL-380D | ||||||
| Перемещения | X-ось | 500 | |||||
| Y-ось | 560 | ||||||
| Z-ось | 500 | ||||||
| От торца шпинделя до поверхности стола | мм | 40-540 | |||||
| Угол наклона оси B | ° | ±110° | |||||
| Угол поворота оси С | ° | ±360° | |||||
| Рабочий стол | Размер стола | мм | Ф260 | ||||
| Загрузка (горизонтальная и вертикальная) | кг | 50 | |||||
| Шпиндель | Макс. скорость | об/мин | 12000 | ||||
| Тип привода | Прямой | ||||||
| Конус | BT40 | ||||||
| Тип установки | Вертикальный | ||||||
| Подачи | Оси | X | Y | Z | |||
| Ускоренная | м/мин | 36 | 36 | 36 | |||
| Диапазон рабочей подачи | мм/мин | 5~20000 | 5~20000 | 5~20000 | |||
| Точность позиционирования | мм | ±0.005/300 | ±0.005/300 | ±0.005/300 | |||
| Точность повторного позиционирования | мм | ±0.003/300 | ±0.003/300 | ±0.003/300 | |||
| Привод | Сервопривод по осям | Мощность | кВт | 2,3 | 2,3 | 31 | |
| Max Torque | Н.м | 35 | 35 | 61 | |||
| Сервопривод шпинделя | Мощность | кВт | 9 / 17.1 | ||||
| Крутящий момент | Н.м | 57 / 108 | |||||
| Скорость вращения | об/мин | 12000 | |||||
| Оси | B-ось | C-ось | |||||
| Точность позиционирования | сек | ±10 | ±10 | ||||
| Точность повторного позиционирования | сек | ±2 | ±2 | ||||
| Номинальная мощность | кВт | 5,3 | 2,2 | ||||
| Номинальный крутящий момент | Н.м | 253 | 105 | ||||
| Номинальная скорость | об/мин | 200 | 200 | ||||
| Инструментальный магазин | Тип магазина инструментов | Дисковый | |||||
| Тип инструмента | BT40 | ||||||
| Мощность инструмента | 24 | ||||||
| Макс. диаметр/длина/вес по занятых соседних гнездах | мм, кг | Φ80мм / 300мм / 8кг | |||||
| Макс. диаметр при свободных соседних гнездах | мм | Φ125 | |||||
| Время смены инструмента | сек | 2 | |||||
| Требования к питанию | Требования к питанию Трансформатор | кВт | 5 | ||||
| Давление воздуха | МПа | 0.6 - 0.9 | |||||
| Система смазки | Шарико-винтовая пара | Автоматическая | |||||
| Линейные направляющие | Автоматическая | ||||||
| Охлаждение | Двигатель для охладителя | кВт | 0.75 | ||||
| Тип охлаждения | Водоструйная система внешнего охлаждения | ||||||
| Удаление стружки | Тип удаления стружки | Бак для СОЖ | |||||
| Детали защиты | Защита машины | Закрытая кабинетная защита | |||||
| Защита направляющей | Телескопическая защита | ||||||
| Габаритные размеры | Высота | мм | 2757 | ||||
| Ширина | мм | 2220 | |||||
| Длина | мм | 2980 | |||||
| Вес | Т | 4 | |||||
| Требования к окружающей среде | Электропитание | 3Φ, 380В, 50Гц | |||||
| Температура | ℃ | 5 ～ 40 | |||||
| Влажность | % | 30 -- 75 | |||||
| Грузоподъемност | Т/м² | 2,5 | |||||
Комплектация
- Система управления SIEMENS 828D
- Механический шпиндель высокой жесткости 12000 об/мин. BBT40
- Жесткий серводвигатель шпинделя
- Высокопроизводительный серводвигатель по осям X/Y/Z
- Устройство автоматической подачи смазки
- Станина станка и основные компоненты изготовлены из чугуна HT300.
- Полностью закрытый защитный кожух из листового металла
- Система водяного охлаждения
- Встроенный операционный шкаф
- MPG маховик
- LAN порт
- Трансформатор 25 кВт
- Инструментальный магазин дискового типа BТ40-24Т
- Лампа вызова оператора (красный, желтый, зеленый)
- Рабочее освещение
- Пистолет для чистки
- Масляная система охлаждения шпинделя
- Конвейер для стружки
- Кондиционер электрошкафа
- Датчик Renishaw TS27R для наладки инструмента
- Датчик OMP40 для привязки заготовки
- Датчик Renishaw NC4-F145 для наладки инструмента
- Датчик OMP60 для привязки заготовки
- Датчик RMP60 для привязки заготовки
- Поворотный стол Ø210
- Поворотный стол Ø255
- Поворотный стол Ø320
