В стандартную комплектацию станка входят:
- 3-х кулачковый патрон;
- 4-х позиционный держатель;
- Центр упорный;
- Защитное ограждение патрона;
- Поддон для стружки;
- Сменная металлическая шестерня гитары
- Инструментальный ящик
Характеристики
| Характеристики | 2880G |
|---|---|
| Макс. диаметр обработки над станиной | 280 мм |
| Макс. диаметр обработки над суппортом | 165 мм |
| Расстояние между центрами | 815 мм |
| Ширина станины | 150 мм |
| Макс. длина заготовки | 765 мм |
| Диаметр отверстия шпинделя | 26 мм |
| Диаметр патрона | 125 мм |
| Количество передач | 12 |
| Диапазон скоростей шпинделя | 45-2000 об/мин |
| Конус отверстия шпинделя | MT4 |
| Конус шпинделя задней бабки | MT2 |
| Поперечный ход салазок | 130 мм |
| Продольный ход салазок | 65 мм |
| Ход пиноли задней бабки | 60 мм |
| Максимальное сечение резца | 16х16 мм |
| Автоматическая продольная подача | 0,044 - 0,437мм/ об (15 типов) |
| Диапазон нарезаемых метрических резьб | 0,25 – 5 мм/об (24 типов) |
| Диапазон нарезаемых дюймовых резьб | 6 - 96 ниток/дюйм (13 типов) |
| Мощность двигателя | 0,75 кВт |
| Тип двигателя | Асинхронный |
| Напряжение питания | 220 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 1570×600×540мм |
| Габаритные размеры упаковки (ДхШхВ) | 1550×700×690 мм |
| Вес нетто/брутто | 240/275кг |

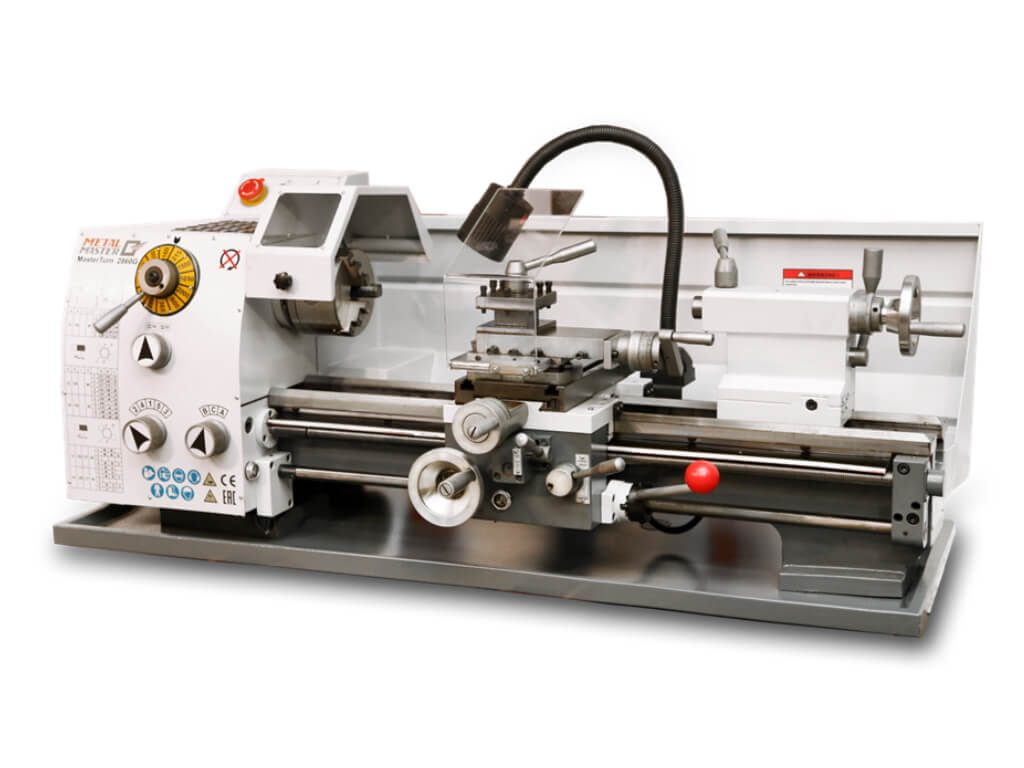

Описание станка Настольный токарно-винторезный станок Metal Master MasterTurn 2880G
Metal Master MasterTurn 2880G – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель
Диаметр отверстия шпинделя составляет 26 мм

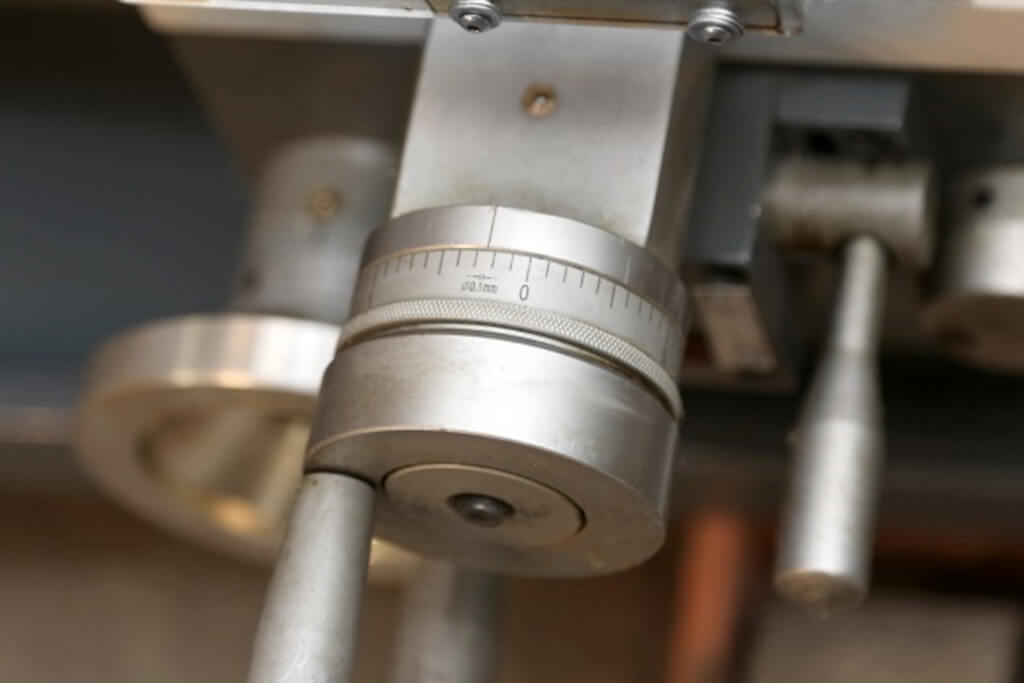

Цена деления лимба поперечной подачи – 0,1мм.

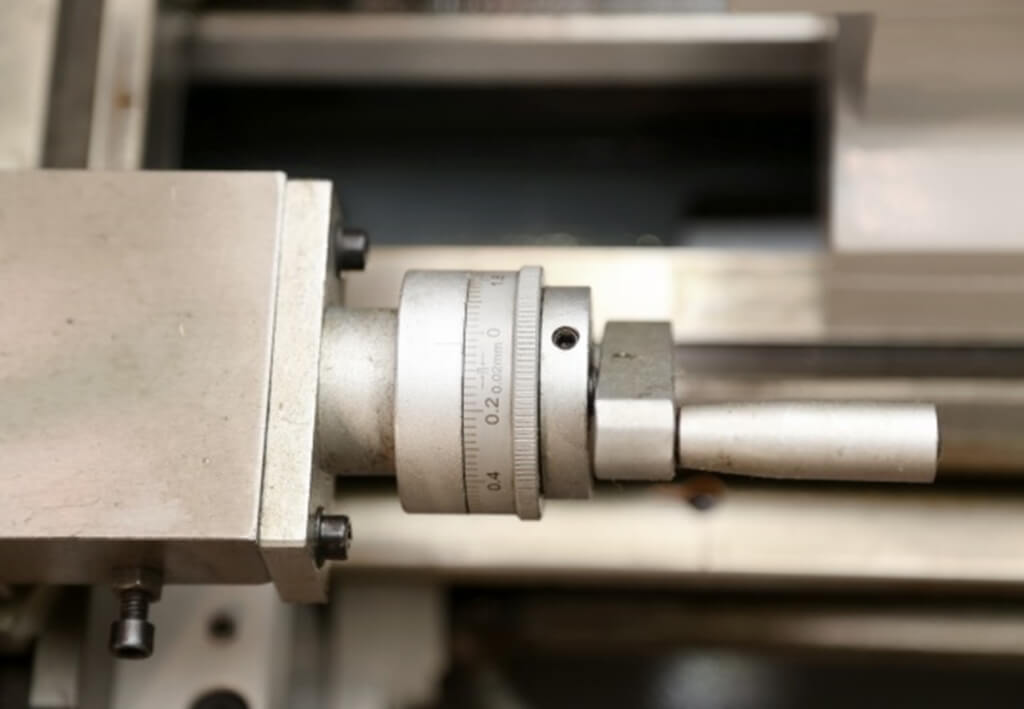

Цена деления лимба тонкой продольной подачи - 0.02 мм

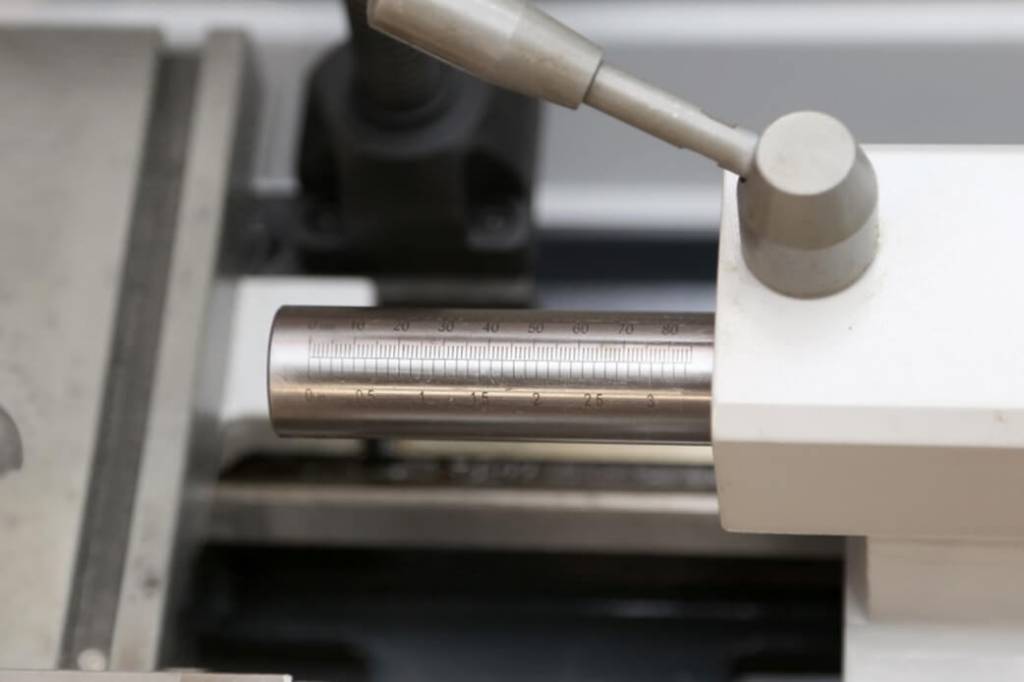

Вылет пиноли задней бабки 60 мм

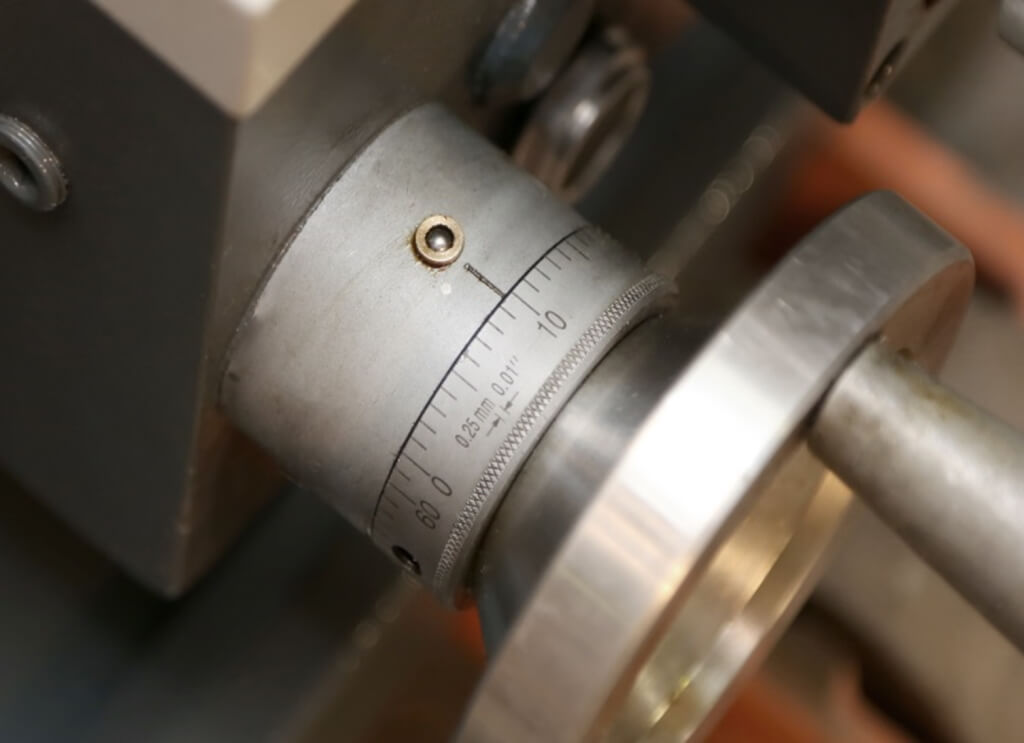

Цена деления лимба продольной подачи - 0.25 мм

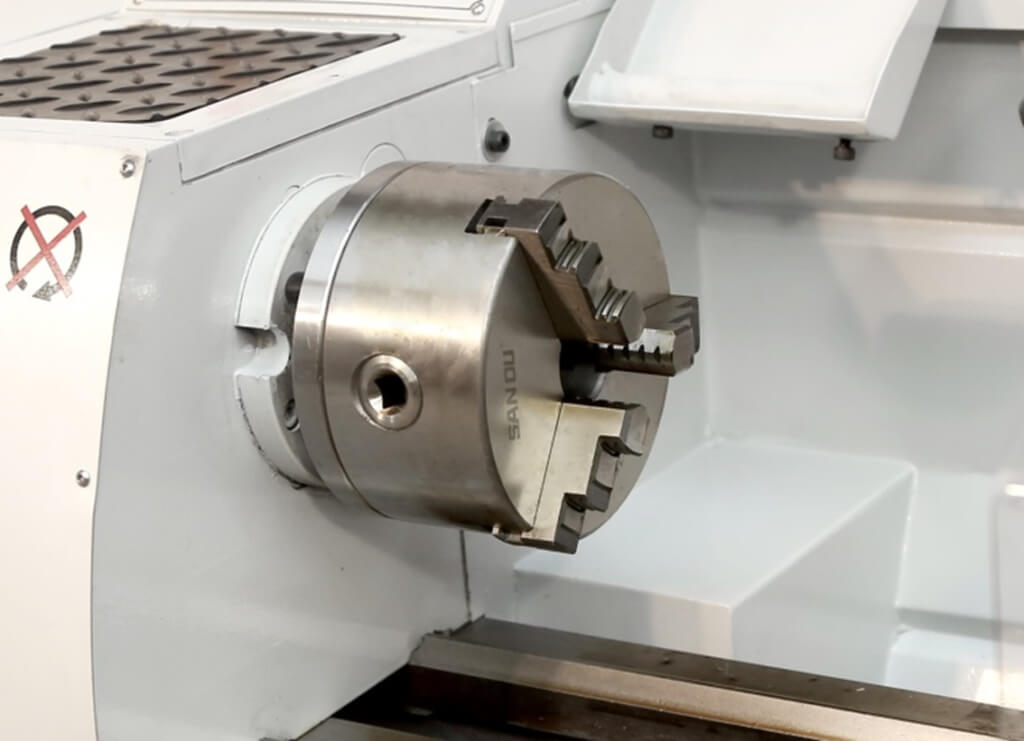

В стандартной комплектации поставляется быстрозажимной трехкулачковый патрон 125мм
Станок оснащен приводами продольной и поперечной автоподачи.
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания

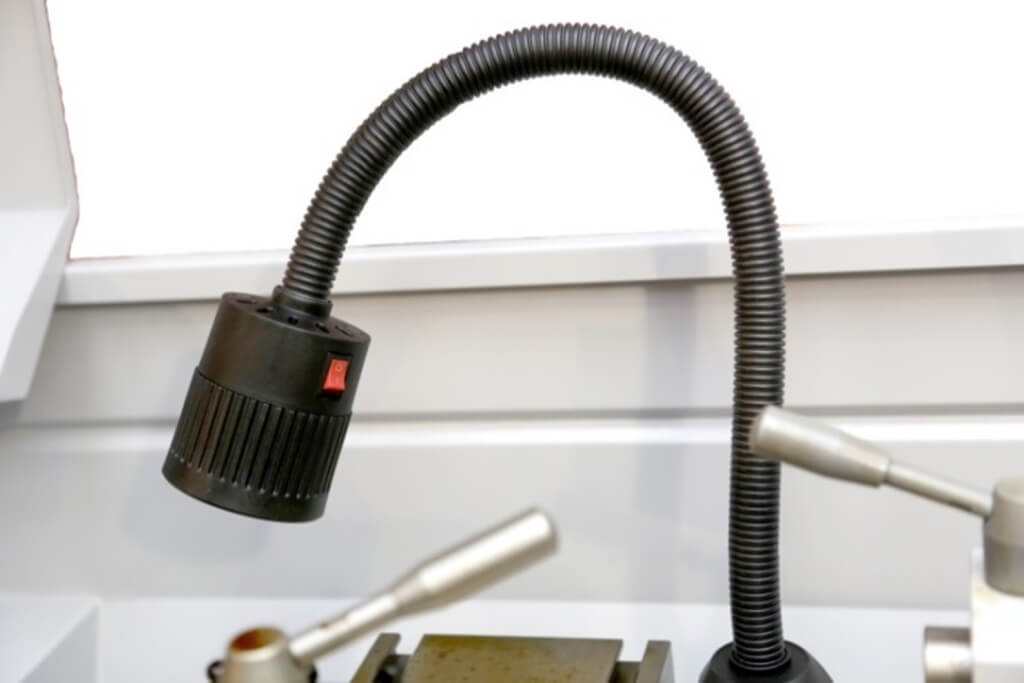

В стандартную комплектацию входит станочный светильник местного освещения.
Жесткость и долговечность конструкции
Станина станка отлита из серого чугуна и обеспечивает станку необходимую жесткость и виброустойчивость. Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности работы. Ходовой винт станка установлен на долговечных металлокерамических подшипниках и имеет трапецеидальный профиль, что обеспечивает возможность самоторможения. Шпиндель изготовлен из высококачественной стали и прошел термическую обработку. Данный узел смонтирован на специальных подшипниках, благодаря чему радиальное биение не превышает 9 мкм и достигается высокая точность обработки.
Функциональные возможности

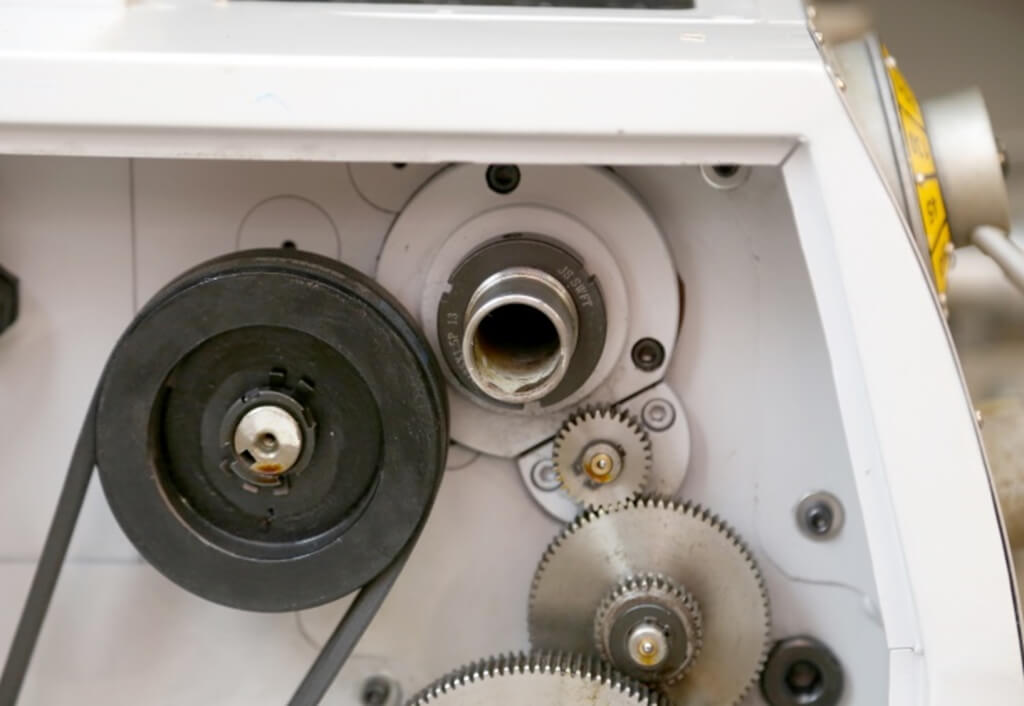

Возможность поперечного смещения задней бабки для обработки длинных конусов и поворота верхней части каретки для точения коротких конусов. Станок имеет продольную и поперечную автоподачу. На станке можно нарезать метрические и дюймовые резьбы, сменные шестерни гитары привода подач позволяют расширить стандартный типоразмер нарезаемой резьбы. Шпиндель станка имеет механическое регулирование скорости вращения.
Конструктивные особенности

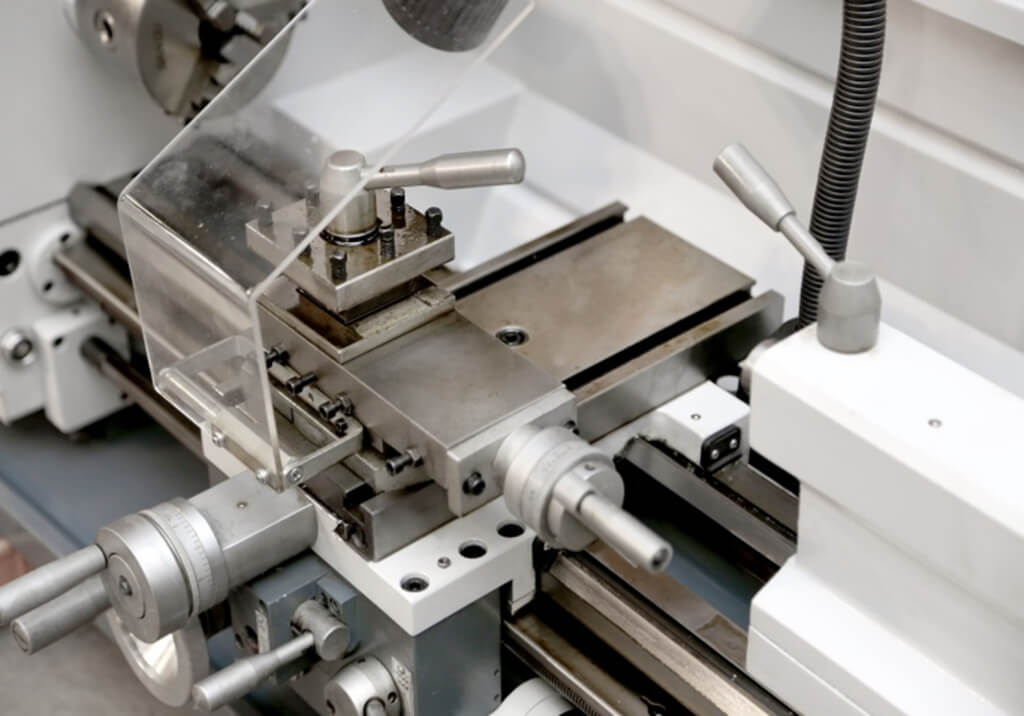

Станок имеет эргономичные органы управления (кнопки, ручки, маховики), защитный экран рабочей зоны, кнопку аварийной остановки, поддон для сбора стружки, а также специальный ящик для хранения инструментов. Все это помогает облегчить условия труда и делает работу на данном оборудовании более комфортной.
Удобство эксплуатации

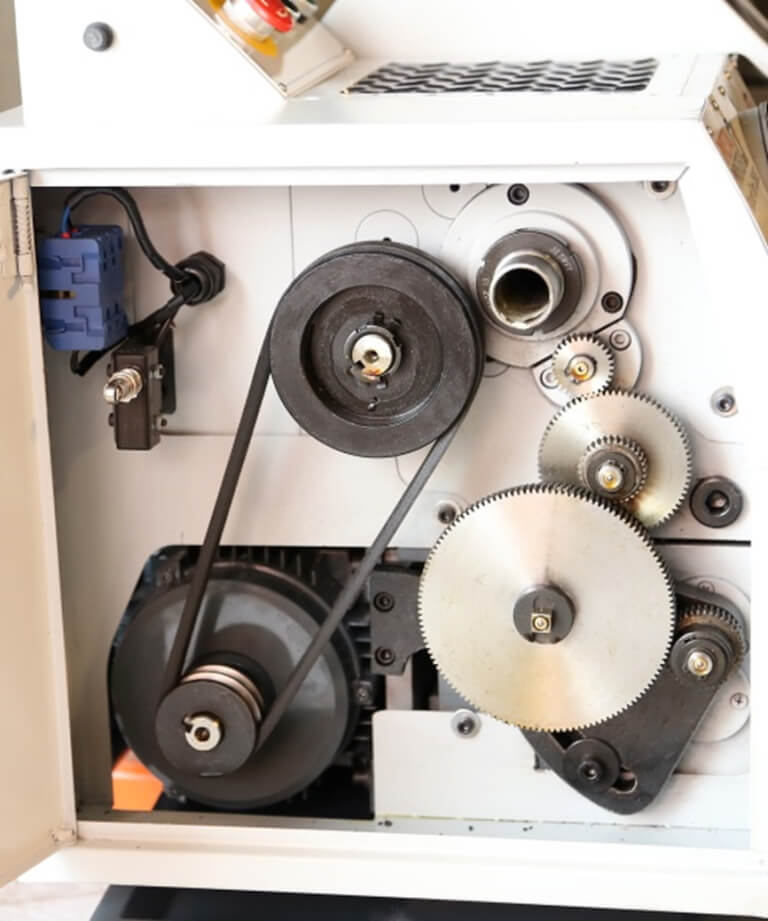

Привод главного движения имеет простую конструкцию, состоящую из асинхронного двигателя и двух ременных передач (зубчатый и клиновой ремни немецкой фирмы Gates), что на практике обеспечивает простоту эксплуатации, высокую надежность и низкий уровень шума. Привод продольной и поперечной подачи станка имеет автоматический режим.
Безопасность
Концевой выключатель защищает оператора от работы на станке с открытой крышкой защиты и поднятым экраном рабочей зоны шпинделя. Металлический экран шпинделя защищает оператора от возможного вылета кулачка или заготовки.
