В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 250 + обратные кулачки;
- Патрон четырехкулачковый 300 мм;
- Планшайба 350 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
Характеристики
| Характеристики | Z41150 |
|---|---|
| Макс. диаметр над станиной |
Ø 410 мм |
| Макс. диаметр над выемкой в станине |
Ø 640 мм |
| Макс. диаметр над поперечными салазками |
Ø 220 мм |
| Ширина станины |
300 мм |
| Расстояние между центрами |
1500мм |
| Диаметр отверстия шпинделя |
58 мм |
| Количество передач |
12 |
| Диапазон скоростей шпинделя |
25-2000 об/мин |
| Конус отверстия шпинделя |
MT6 |
| Конус шпинделя задней бабки |
MT4 |
| Торец шпинделя |
D1-6 |
| Макс. ход поперечных салазок |
285 мм |
| Макс. ход верхней салазки |
128 мм |
| Макс. ход шпинделя задней бабки |
130 мм |
| Максимальная сечение резца |
25х25 мм |
| Автоматическая продольная подача |
0,031-1,7 мм/об (42 типа) |
| Автоматическая поперечная подача |
0,014-0,784 мм/об (42 типа) |
| Диапазон нарезаемых метрических резьб |
0.1-14 мм/об (41 тип) |
| Диапазон нарезаемых дюймовых резьб |
2-112 ниток/дюйм (60 типов) |
| Диапазон нарезаемых модульных резьб |
0.1-7 МР (34 типа) |
| Диапазон нарезаемых питчевых резьб |
4-112 DP (50 типов) |
| Мощность двигателя |
5,5 кВт |
| Напряжение питания |
380 В, 50 Гц |
| Габаритные размеры станка (ДхШхВ) |
2800x1120x1620 мм |
| Габаритные размеры упаковки (ДхШхВ) |
2750х1080х1340 мм |
| Вес нетто/брутто |
1745/2049 кг |
Описание станка Промышленный токарный станок Z41150 (410x1500 мм)
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 58 мм.
Вылет пиноли задней бабки – 130 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.
Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
Все рукоятки оснащены четкими и удобными лимбами.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей.
В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

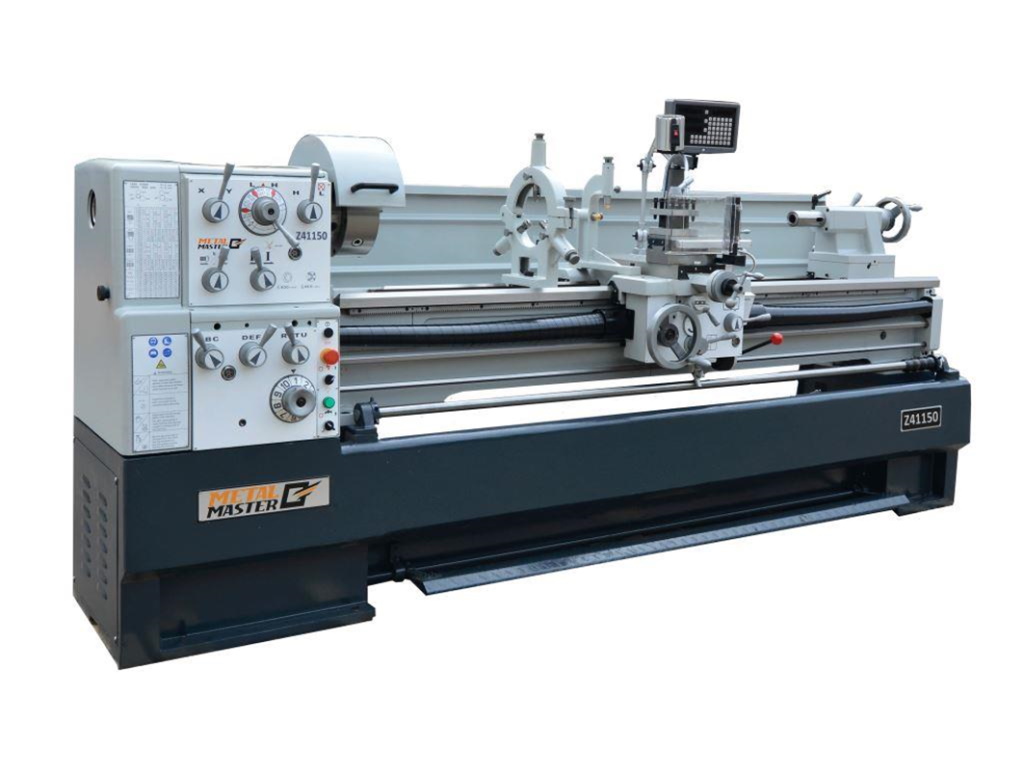

Metal Master Z41150 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
